Устройство для зарядки автомобильных аккумуляторов.

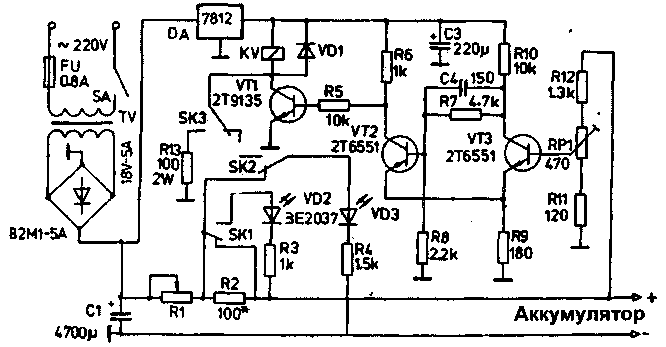

Предлагаемое автоматическое устройство предназначено для зарядки автомобильных аккумуляторных батарей емкостью от 32 до 60 Ач и поддержания их в заряженном состоянии. Фирмы-производители рекомендуют осуществлять подзарядку батарей током, равным 0,04...0,06 от емкости аккумуляторной батареи в ампер-часах. По данным фирм, время зарядки батареи во многом зависит от зарядного тока - как при подзарядке в автомобиле, так и при зарядке от зарядного устройства. В процессе зарядки напряжение на полюсах аккумуляторной батареи изменяется, и когда оно становится равным 2,3...2,35 В на ячейку (от 13,8 В до 14,1 В для батареи 12В), батарея заряжена на 100%. Ненагруженный аккумулятор саморазряжается - за сутки примерно на 1...2% своей емкости. Если поверхность аккумулятора сильно загрязнена брызгами электролита, эта величина значительно возрастает. Электрическая схема зарядного устройства сделана так, что при 100%-й зарядке аккумуляторной батареи она переключается в режим сохранения заряда, подавая слабый подзаряжающий ток (100...250 мА). Этот небольшой ток предотвращает саморазряд и сульфатацию. Зарядное устройство питается от сети с напряжением 220 В +10% и -15%. Выпрямительный блок состоит из сетевого трансформатора (TV) мощностью 100 Вт, выпрямительного моста В2М1-5 и фильтрующего конденсатора С1.

Сопротивление резистора R1 зависит от емкости аккумуляторной батареи. Для аккумуляторной батареи емкостью 45 Ач требуется ток

I = 0,05 • 45 = 2,25 А.

Тогда резистор R1 должен иметь сопротивление примерно 1,8 Ом. Для аккумулятора емкостью 60 Ач зарядный ток составляет 3 А, а сопротивление резистора R1 -1,33 Ом. Резистор R1 наматывается на керамическом корпусе проводом диаметром 1...1.2 мм. Точная величина сопротивления R1 определяется тем, какая аккумуляторная батарея подсоединена к устройству. Устройство будет более универсальным, если заменить резистор R1 регулируемым сопротивлением (реостатом). Блок отслеживания степени зарядки состоит из стабилизатора напряжения DA, управляющего реле KV, транзистора VT1 (2Т9135) и триггера Шмитта (VT2, VT3), образующего пороговое устройство, отслеживающее степень зарядки батареи. При достижении напряжения 13,9...14,1 В устройство переключается в режим поддержания заряда. Согласно данным фирм-производителей аккумуляторов, такой режим допустим для всех распространенных типов свинцовых аккумуляторов. Его преимущества:

- аккумулятор может быть подключен к зарядному устройству сколь угодно долго, и всегда находится в полностью заряженном состоянии;

- вследствие малости подзаряжающего тока, зарядное устройство не перегружается, а потребление тока от электросети минимально;

- нет необходимости в слежении за процессом зарядки.

Для указания режима работы зарядного устройства использованы два светодиодных индикатора. В процессе зарядки светится диод VD3 (зеленый), а в режиме сохранения заряда диод VD2 (синий или желтый). Регулировка устройства на степень зарядки 100% осуществляется следующим образом. К полюсам аккумуляторной батареи подключается вольтметр с максимальным отклонением стрелки 20...30 В; при достижении напряжения 13,9... 14,1 В многооборотный потенциометр RP1 устанавливается так, чтобы устройство перешло из режима зарядки в режим сохранения заряда. Эту операцию желательно повторить несколько раз. На этом вся настройка завершается. Выпрямительный элемент В2М1-5 устанавливается на ребристом радиаторе. Блок контроля, состоящий из интегральной схемы DA, реле KV (типа R15-12B, польского производства) и остальных элементов, монтируется на печатной плате. На транзистор VT1 крепится винтом М3 пластинчатый радиатор размерами 30х12х1 мм. Все устройство монтируется в металлическом корпусе с отверстиями для вентиляции. Площадь отверстий должна быть примерно равна 0,5 площади корпуса.

Перевод А.Бельского. Б.ЛЪСКОВ.   Радио, телевизия, електроника. № 9, 98.
