Автомобильный тахометр.
Автомобильный тахометр представляет собой функционально
законченный блок, который устанавливается в салоне
автомобиля.
Устанавливается в автомобили с карбюраторным двигателем
ВАЗ-2101-09. Автомобильный тахометр обеспечивает:
- Измерение и индикацию напряжения бортсети автомобиля.
- Измерение и индикацию оборотов двигателя.
- Измерение и индикацию температуры охлаждающей жидкости (можно двигателя).
- Измерение и индикацию времени работы двигателя.
- Индикацию состояния клапана холостого хода.
AT89с2051 |
Центральный процессор
|
DS1621
|
Датчик температуры охлаждающе жидкости
|
AD7823
|
АЦП 8 разрядов
|
PC2004
|
Четырехстрочная ЖКИ панель
|
LTV829
|
Оптрон для диагностики клапана холостого хода
|
DS1812
|
Микросхема сброса
процессора
|
Тахометр питается от бортсети автомобиля. При подключении
нужно учитывать, что измерительная цепь подключается непосредственно к плюсовому
полюсу аккумулятора. Минусовой провод также подключается к минусовому полюсу
аккумулятора непосредственно, т.к. также учавствует в измерении напряжения
бортсети.
В качестве индикатора используется четырехстрочный
двадцатисимвольный ЖКИ PC2004LRS CNH со светодиодной подсветкой фирмы Powertip.
Подключение индикатора к контроллеру стандартно.
Все выводы портов
процессора подключаются к цепи питания +5В через резисторы 10КОм. Частота кварца
процессора может быть любой. Необходимо лишь подобрать константы в строках 146,
147 программы для обеспечения времени прерывания от таймера0 50мс. Для надежного
сброса процессора применена микросхема - монитор питания DS1812. Микросхема
может быть заменена конденсатором.
В качестве АЦП применен 8-разрядный
АЦП AD7823. АЦП включен по стандартной схеме, взятой из DATASHIT на
микросхему. АЦП предназначен для измерения напряжения бортсети
автомобиля.Потенциометром устанавливается точное значение напряжения бортсети.
Шаг измерения примерно 50мВ.
Для измерения температуры двигателя
применена микросхема - термометр DS1621. Подключение по стандартной схеме,
взятой из DATASHIT на микросхему. Адрес микрохемы на шине I2C 92h (выводы А1(6)
= А2(5) = 0, А0(7) = 1). Максимальная измеряемая датчиком температура составляет
+125С, поэтому датчик может быть закреплен непосредственно на двигателе. В
варианте автора датчик измеряет температуру охлаждающей жидкости на выходе из
двигателя. Датчик закреплен на резиновом патрубке и термоизолирован от внешней
среды.
Для диагностики состояния клапана холостого хода применен оптрон
LTV829.
Тахометр использует следующие цепи для подключения:
Катушка |
Контакт К катушки зажигания
|
+12В
|
Плюсовая цепь питания
|
-12В
|
Минусовая цепь питания
|
+12изм
|
Измерительная цепь (подключается к плюсовому полюсу
аккумулятора)
|
Клапан
|
Подключается к клапану холостого хода
|
SDA, SCL, 0В, +5В
|
Цепи подключения
датчика DS1621 |
Программное обеспечение.
При ассемблировании необходимо, чтобы include - файлы
находились в одном директории с основным файлом или указать другой путь вконце
файла SU.ASM. При включении питания процессор инициализирует рабочие
ячейки ОЗУ. Далее инициализируется контроллер ЖКИ и микросхема
DS1621 и выполняется основной цикл программы. Этот цикл является бесконечным. В
качестве опорного генератора интервалов времени используется таймер0. Период
прерывания таймера 50мс. Таймер1 используется как счетчик внешних событий для
подсчета частоты оборотов двигателя.
Описание констант программы автомобильного комплекта
Номер строки программы
|
Значение
|
Описание
|
28
|
50h
|
Верхушка стека |
32
|
0
|
Начальная установка времени при включении питания
секунды
|
33
|
0
|
Начальная установка времени при включении питания
минуты
|
34
|
0
|
Начальная установка времени при включении питания
часы
|
35
|
5
|
Начальная инициализация счетчика вpемени 1с
|
37
|
92h
|
Адpес датчика темпеpатуpы на шине I2C
|
52
|
30
|
Множитель пересчета оборотов
|
57
|
80h
|
Начальная установка курсора для вывода значения
оборотов
|
74
|
0d4h
|
Начальная установка курсора для вывода значения напряжения
бортсети
|
103
|
92h
|
Начальная установка курсора для вывода значения температуры
двигателя
|
116
|
0d4h+12
|
Начальная установка курсора для вывода значения времени
работы двигателя
|
146
|
7
|
Константа, определяющая время прерывания аппаратного
таймера 0 (50мс). Младший байт
|
147
|
4Ch
|
Константа, определяющая время прерывания аппаратного
таймера 0 (50мс). Старший байт
|
153
|
0
|
Инициализация аппаратного счетчика - таймера 1 -
счетчика оборотов двигателя. Старший байт
|
154
|
0
|
Инициализация аппаратного счетчика - таймера 1 -
счетчика оборотов двигателя. Младший байт
|
155
|
20
|
Инициализация программного таймера 1секунда.
|
159
|
59
|
Инициализация программного счетчика секунд.
|
162
|
59
|
Инициализация программного счетчика минут.
|
183
|
2dh
|
Символ отрицательной температуры двигателя.
|

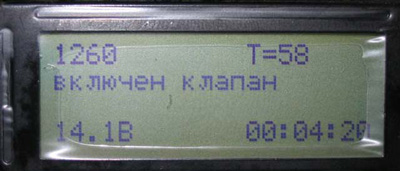

Внешний вид дисплея тахометра.
Файлы проекта:
Принципиальная схема
автомобильного тахометра.
Программа
автомобильного тахометра
Исполняемый файл
пограммы автомобильного тахометра
Принципиальная схема
автомобильного тахометра в формате ORCAD 9.2
Ассемблер, линкер и
файлы конфигурации для линкера фирмы 2500 A.D. Software, Inc.
Автор проекта: Шабров
Дмитрий. dshabrov@mtu-net.ru
