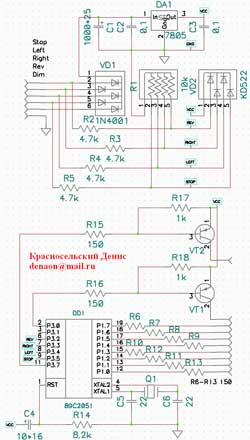

На рисунке показана схема устройства.
Запитывается устройство непосредственно от
сигнальных ламп задних фонарей. Напряжение поступающее с любого входа через
диодную сборку VD1 поступает на стабилизатор напряжения +5В, собранный на
элементах С1-С3 и DA1, от которого и питается все устройство. Так же все
сигналы, за исключением габаритов, через делитель на R1- R5 и защитные диоды
VD2, поступают на входы однокристальной микроЭВМ AT89C2051, для определения
режима работы. МикроЭВМ работает с кварцевым резонатором на 3,58 Мгц. Данная
микросхема имеет выходы с функцией direct LED drive, что позволяет подключать
непосредственно к ней светодиоды. В устройстве применена динамическая индикация.
Это позволило использовать микроЭВМ в 20 выводном корпусе, что уменьшает
стоимость и габариты устройства в целом. Для управления группами светодиодов при
реализации динамической индикации используются 2 ключа на транзисторах КТ816.

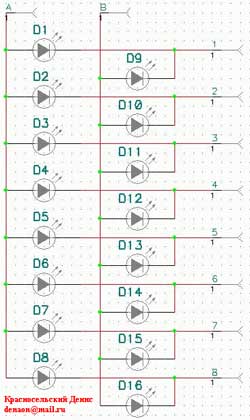

Схема включения светодиодов показана на следующем рисунке.
В устройстве желательно использовать светодиоды с повышенной яркостью свечения, что позволяет видеть работу устройства, да же при прямом солнечном свете.
Файлы проекта:
a.hex (.rar архив)
scim2.sch (.rar
архив)
Untitled3.pcb
(.rar архив)
Автор проекта: Красносельский Денис Александрович. denaon@mail.ru
