ГЕНЕРАТОР-ПРОБНИК ДЛЯ ТЕЛЕВИЗОРА

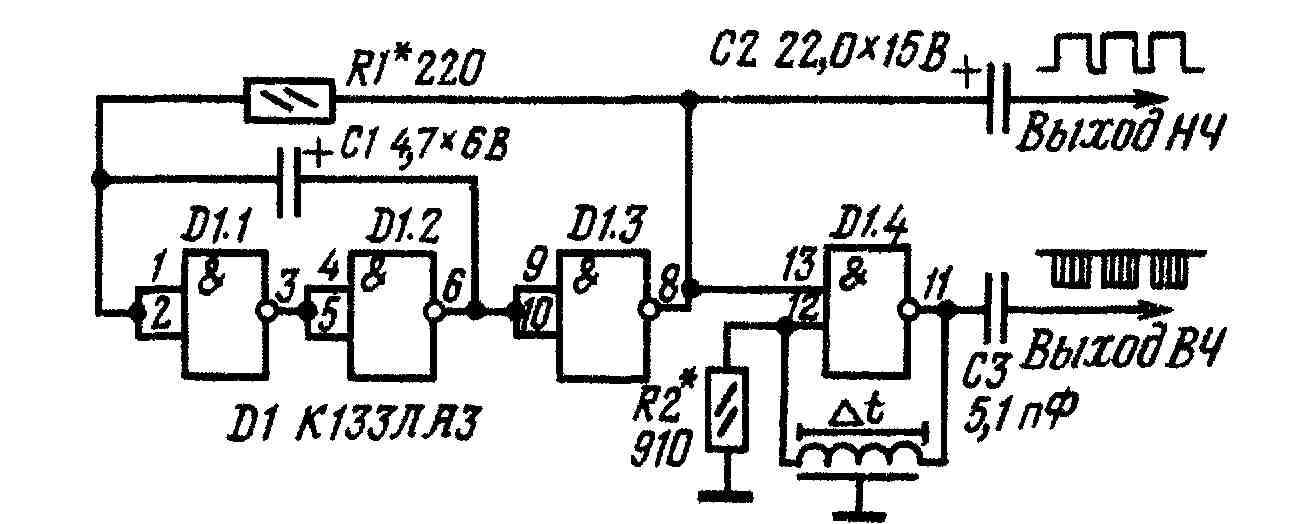

Как известно, микросхемы серий К130, К133, К155 хорошо работают на частотам до 10...15 МГц, Однако, как показал эксперимент, они сохраняют работоспособность и на более высоких частотах - вплоть до 100 МГц, правда, при этом снижается выходное напряжение. На рисунке приведена схема генератора-пробника для телевизора. На элементах D1.1D1.3 собран генератор низкой частоты, а на элементе DI. 4 — генератор ВЧ, вырабатывающий синусоидальные колебания с частотой около 77 МГц. В качестве ,линии задержки, включенной в цепь обратной связи этого элемента, был использоваи отрезок провода МГТФ-0,07 длиной 22 см. Частоту генерации можно изменять, подбирая длину провода. Резистор R2 необходим для улучшения формы колебаний. При проверке телевизора высокочастотный выход пробника подключают к антенному гнезду, ПТК устанавливают


на 3-й канал, при этом на экране должно появиться семь гориюнтальных черно-белых полос. Низкочастотные колебания можно использовать для настройки отдельных каскадов и блоков телевизоров, усилителей и другой аппаратуры

г. Серпухов О.МИШИН, РАДИО № 8, 1982 г.
