Регулятор сведения PC-90-3 вместо PC-90-4.

При замене кинескопов 61ЛК5Ц на 61ЛК4Ц в телевизорах 2УСЦТ, ЗУСЦТ и 4УСЦТ необходимо установить регулятор сведения РС-90-4, работающий с блоком сведения БС-21. Владельцам РС-90-3 (изначально примененного в телевизорах УПИМЦТ) путем несложной переделки можно преобразовать модуль в PC-90-4. По электрической схеме регулятор PC 90-4 отличается от РС-90-3 соединением катушек строчного сведения синих и красных горизонтальных и вертикальных линий в центре экрана.


Каждая из катушек строчного сведения, размещенная на одном из Г-образ-ных магнитопроводов, предназначена для создания электромагнитного поля сведения синего луча и соединена с катушкой строчного сведения красного луча Такие последовательные цепи питаются пилообразным напряжением, формируемым катушками индуктивности в блоке сведения. Это позволило устранить перекос красных и зеленых линий в центре экрана без применения специальных симметрирующих катушек, включаемых последовательно с каждой из строчных отклоняющих катушек помеченные крестиком, и навесным монтажом выполнить соединения, обозначенные пунктиром. После этого останется распаять разъем Х1 (А14) согласно таблице, и регулятор сведения готов к эксплуатации.

РС 90-3

5 6 1 11 2 10 3 9 7 4 8 12
Х1(А14) 1 2 3 4 5 6 7 8 9 10 11 12

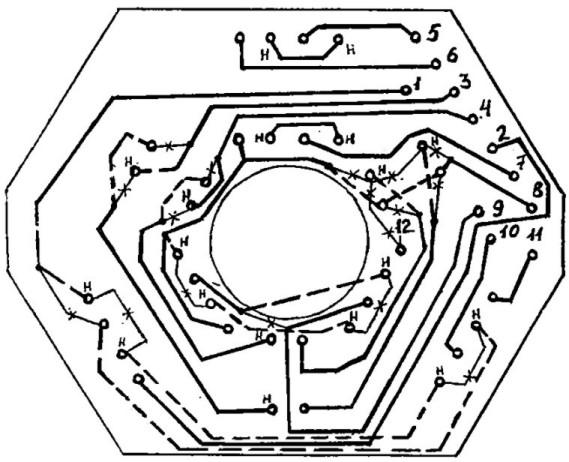

На рисунке показана схема переделки - на печатной плате необходимо разорвать дорожки.

Сергей Трембач, г.Лутугино Луганской обл., Радиохобби № 5, 99 г.
