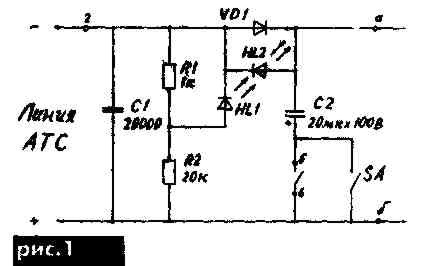

Несмотря на простоту и малые габариты, устройство выполняет несколько функций индикацию состояния линии АТС (обрыв, короткое замыкание, появление посторонних напряжений), индикацию снятия трубки на телефонном аппарате, подключенном после устройства и набор с него, снятие трубки на параллельном аппарате или подключение постороннего и набор с них, индикацию звонков, блокировку набора номера постороннего телефонное аппарата, защиту от подслушивания. Если линия АТС испровна и не снята трубка ни на своем телефонном аппарате, ни на параллельном (постороннем), то горит светодиод HL1 (рис.1), включенный параллельно резистору R1 делителя напряжения R1,R2. При снятии трубки на телефонном аппарате или неисправностях линии, связанных с понижением напряжения на ней (обрьв короткое замыкание, замыкание на землю, появление постороннего "плюса" на минусовом проводе или "минуса" на плюсовом проводе), напряжение на HL1 падает, и он гаснет. Если снята трубка на телефонном аппарате, подключенном после устройства, светится светодиод HL2. При наборе с параллельного (постороннего) аппарата мигает HL1 При наборе с телефонного аппарата, включенного после устройства, поочередно, в такт набору, вспыхивают оба светодиода При поступлении индукторного вызова оба светодиода мерцают. Конденсаторы С1, С2 защищают от подслушивания за счет высокочастотного навязывания, VD1, HL2, R1, R2 - от подслушивания через звонковую цепь [1] VD1, HL2, С2 образуют цепь блокировки набора номера [2].

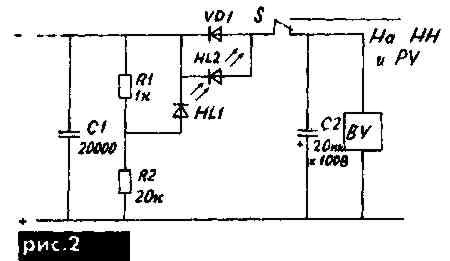

На рис. 1 показан вариант размещения устройства в корпусе стандартной телефонной роэетки. Если в розетку вставлена вилка телефонного аппарата, конденсатор С2 отключен и блокиратор набора номера не работает. Если вилку вынуть, блокиратор автоматически включится. При этом работает индикация звонков на светодиоде HL2. Блокиратор можно включить также выключателем SA. Устройство можно вмонтировать непосредственно в телефонный аппарат (рис.2), где SA -рычажный переключатель При положенной трубке включен блокиратор набора номера, который отключается при снятии трубки. При подключении С2 возможно снижение громкости вызывного сигнала.
Детали желательно применять малогабаритные. Светодиоды HL1 и HL2 разных цветов. Вместо двух светодиодов можно применить один двухцветный. Тогда различные состояния устройства будут индицироваться изменением цвета свечения светодиода от зеленого до красного. Устройство требует соблюдения полярности подключения к линии АТС.
Литература:
1. Быков С.В. Защита телефонных аппаратов и линий связи, РАДИОАМАТОР - 1997, - № 12
2. Хицко С. Заметка в дайджесте, РАДИОАМАТОР - 1995, - № 6
Ю.В. Пулько. Николаевская обл., РАДИОАМАТОР 7/99
