Полезное устройство, если в квартире имеется несколько телефонных аппаратов в разных комнатах, подключенных к одной телефонной линии. Чтобы не приходилось неоднократно поднимать трубку, дабы узнать освободилась ли линия, предназначено это устройство. Бывают также случаи, когда на одном из телефонных аппаратов плохо положена трубка и, не зная об этом, можно не дождаться нужного звонка.

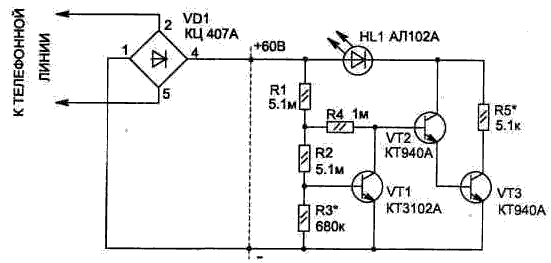

Электрическая схема индикатора занятой линии, позволяет иметь световую индикацию при снятой трубке на любом из телефонных аппаратов. Схема подключается к телефонной линии параллельно с телефонным аппаратом в любом удобном месте, например можно установить ее внутри корпуса каждого телефонного аппарата, закрепив светодиод HL1 на видном месте. Ток потребления схемы от телефонной линии при опущенной трубке не превышает 0,01 мА.
Электрическую схему можно упростить, исключив диодный мост VD1, но при этом подключать устройство к телефонной линии необходимо соблюдая полярность, указанную на схеме. Принцип работы устройства основан на использовании изменения напряжения в телефонной линии. Так, если телефонная линия не занята, то напряжение на ней около 60 вольт, а при снятии трубки на любом из телефонных аппаратов, оно снижается до 6...15 В (в зависимости от внутреннего сопротивления телефонного аппарата). Схема состоит из детектора уровня напряжения линии на транзисторе VT1 и усилителя тока на VT2, VT3. Транзистор VT1 работает в режиме микротоков, что обеспечивает ему максимальный коэффициент усиления. По этой причине он будет находиться в одном из двух состояний: заперт или открыт, что зависит от напряжения питания. При настройке напряжения срабатывания индикатора потребуется подбор номинала резистора R3, а при изготовлении схемы допустимо применять R1, R2 - от 3 МОм до 5,1 МОм и R4 - от 750 кОм до 1 МОм. Светодиод HL1 можно заменить на АЛ310А или любой из серии КИП, а диодный мост VD1 четырьмя диодами типа КД102А, Б. Проверку работы схемы лучше проводить, подав от регулируемого источника постоянное напряжение 6...15 В (при этом должен светиться индикатор HL1). Постепенно повышая напряжение до 30 В, следует убедиться что при напряжении более 20 В светодиод гаснет. Приведенная схема показала себя надежной в работе и не оказывает влияния на работу телефонной линии. Схема проверена членами коллектива сайта. Могут возникнуть некоторые сложности с настройкой, но думаем, что Вам это под силу.
