Технические характеристики
Fраб................60-108 мГц |
Fвых.................40-16000 Гц |
| Чувствительность........4 мкВ | Uвых................500 мВ |
| Uпит...............7 - 15 В | Iпотр...............менее 25 мВ |

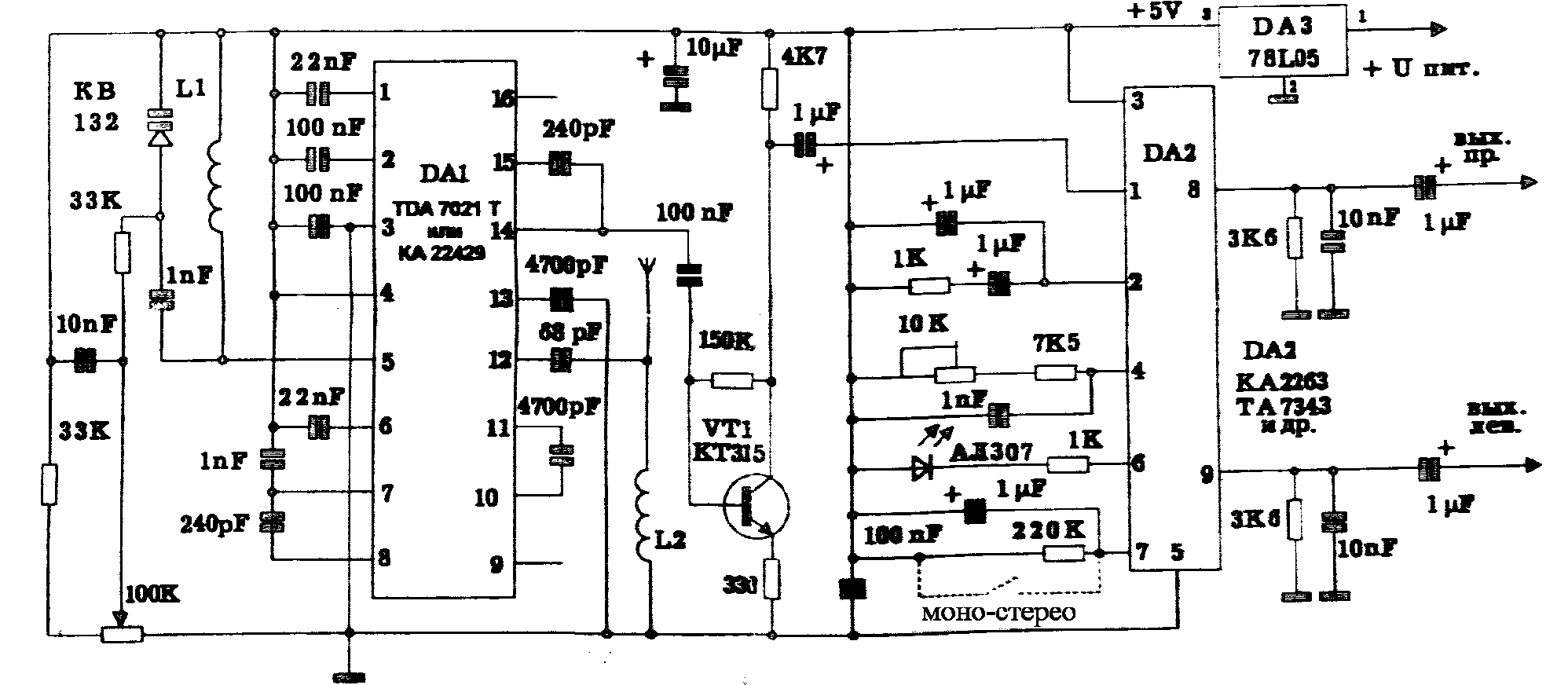

Схема электрическая принципиальная.
L1 - 8 витков, L2 - 13 витков провода диаметром 0,55 мм, намотка без каркаса, на оправке диаметром 3 мм. L1 определяет принимаемый диапазон, L2 входной контур, подстроечный резистор - захват стерео-сигнала.

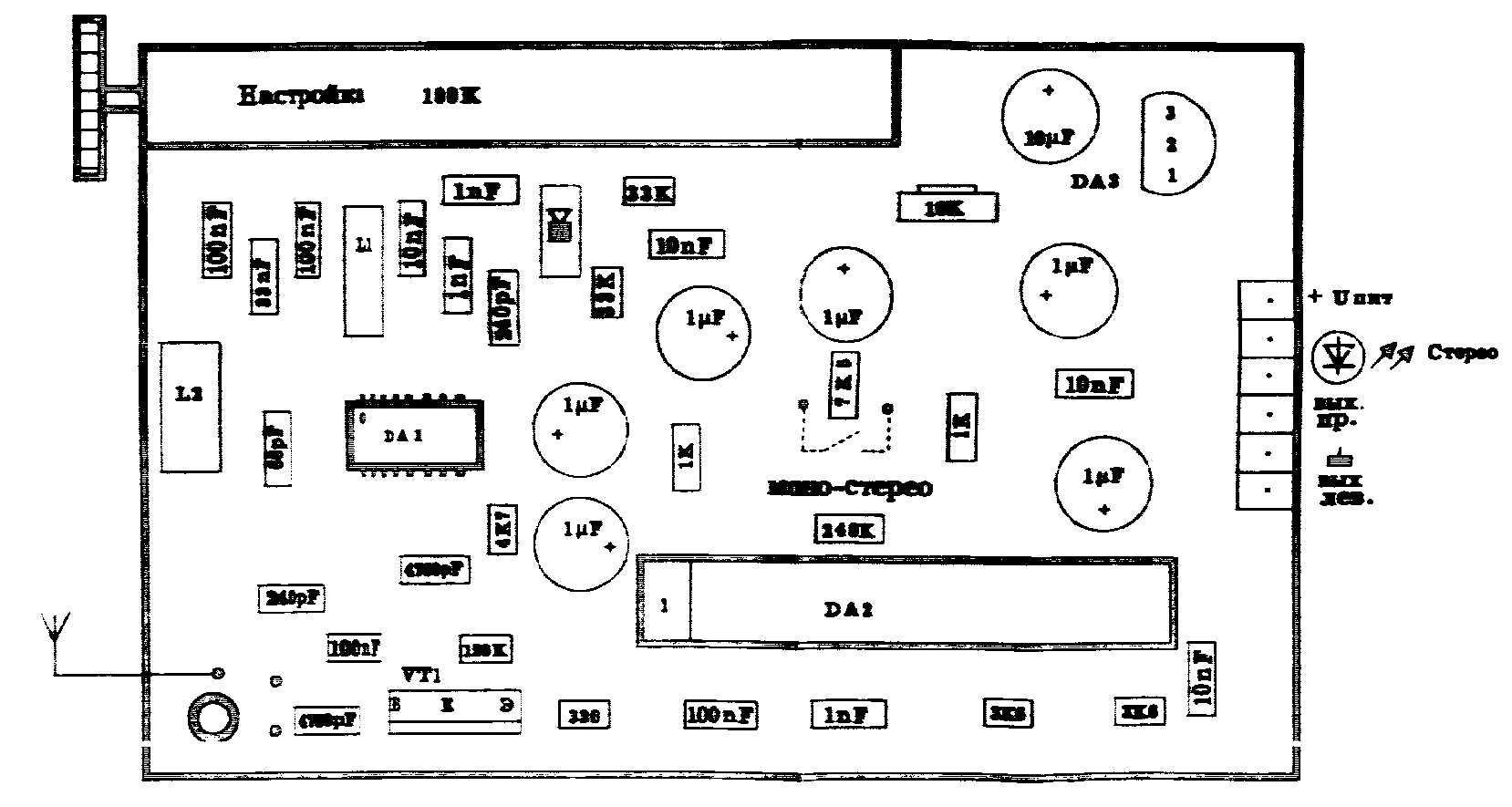

Схема расположения элементов
Производитель и разработчик фирма "Витан", г. Запорожье
