Вид со стороны радиоэлементов Схема установки LC контура вместо ZQ3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Fраб........................... 88-108 мHz
Чувствительность....... 2 -3 µV
Uпит............................. 6-16 V
Fвых. ....................... 40-16000 Hz
Uвых ........................... 500 mV
Inoтp............................. 20 mA
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

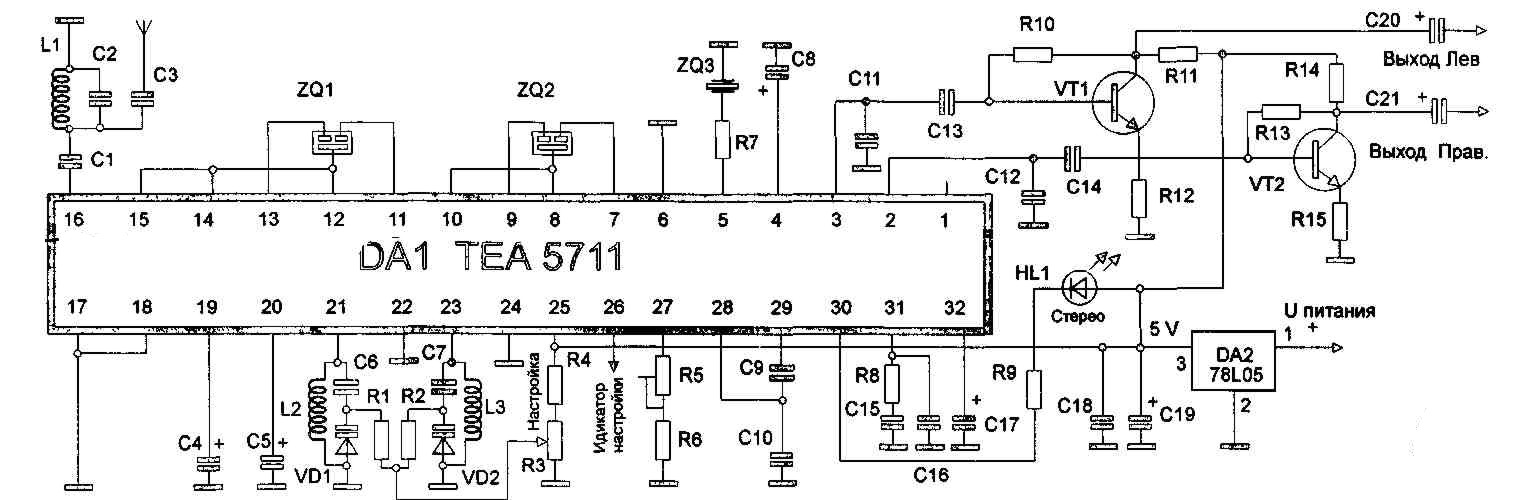

Схема электрическая принципиальная FM-тюнера изображена на рис. 1.
C1,C3 ............82 pF
C2......................33 pF
С4....................100 µF
С5,С19..............10 µF
С6,С7...............1,5 nF
С8..................... 4,7 µF
С9,С13,С14......0,1µF
C10...................220 pF
C11,C12............10 nF
C15,C16...........0,33 µF
C17....................1 µF
C18 ...................22 nF
C20.C21.............10 µF
C22....................10 pF
C23 ..................150 pF
DA1................TEA 5711
DA2..................78L05
HL1............... АЛ307
R1,R2..............100 kOm
R3,R4..............100 kOm
R5....................47 kOm
R6....................68 kOm
R5....................47 kOm
R6.....................68 kOm
R7.....................100 Оm
R8.................... 2,2 kOm
R9......................1 kOm
R10,R13...........220 kOm
R11,R14............4,7 kOm
R12,R15.............330 Оm
ZQ1,2..............SFE 10,7mHz
ZQ3................CDA 10,7mHz
VD1,VD2...........KB109B
VT1,VT2............КТ315Б
L1,L3.................7 витков
L2......................9 витков
Намотка катушек безкаркасная, на оправке диаметром 3 мм. Провод диаметром 0,5 мм. L4-13 витков на каркасе диаметром 5 мм с сердечником из ВЧ феррита. Все конденсаторы на напряжение >10 V.

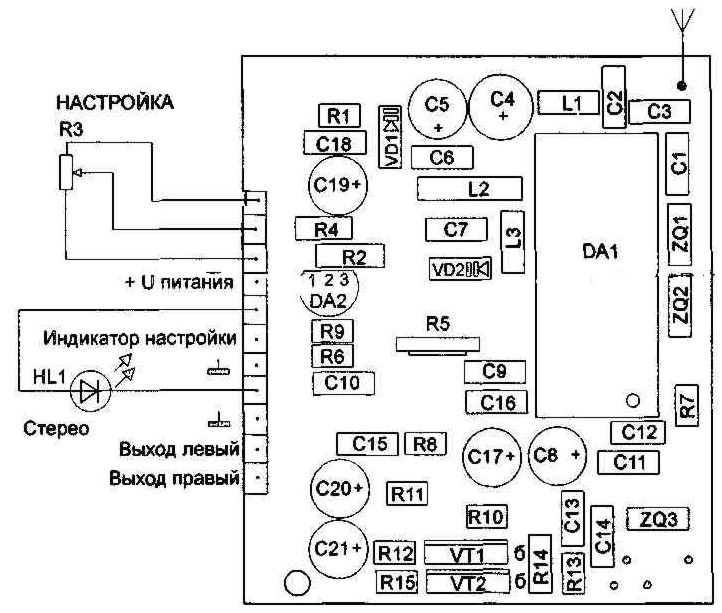

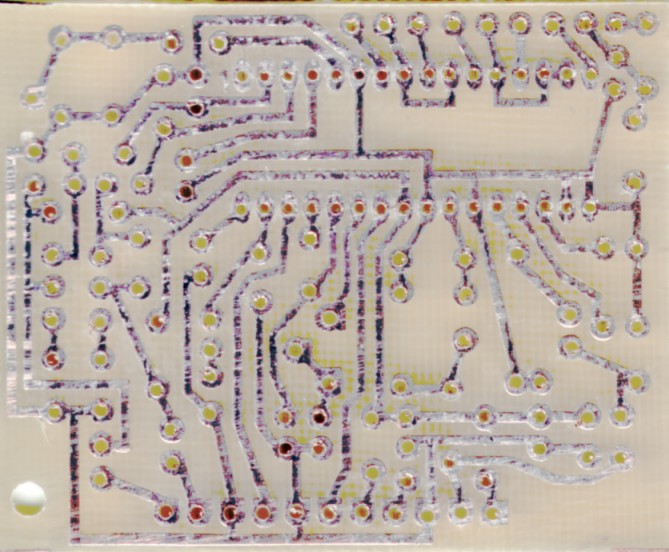

СХЕМА РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ
L1,С2-входной контур,L2,VD1 -контур УВЧ, оба контура настраиваются на максимальную чувствительность L3VD2-контур гетеродина, определяет диапазон принимаемых частот. Настройку рекомендуется производить по сигналу самой слабой станции, и закрепить витки катушек парафином. Резистором R5 настраивается надежный захват стерео-сигнала, что определяется зажиганием HL1 Принудительное включение режима "Моно" производится замыканием вывода 31 DA1 на корпус.
Вид со стороны радиоэлементов

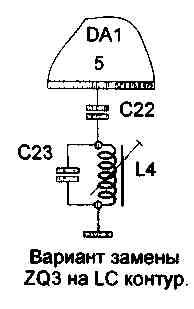

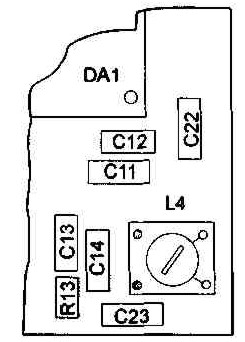

Схема установки LC контура вместо ZQ3
Производитель и разработчик фирма "Витан", г. Запорожье
