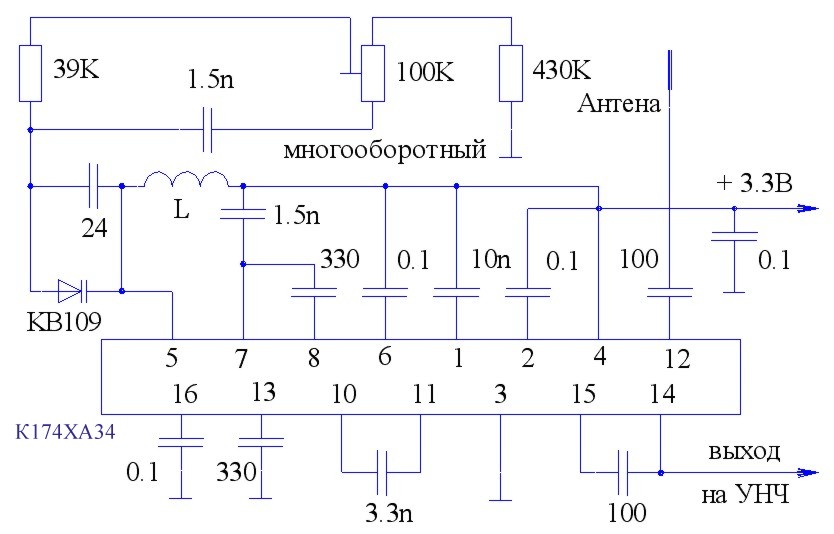

Простой FM-приемник 88-108 мГц


Параметры:

Диапазон частот: 88-108 мГц

Чувствительность: 6 мкВ

Ток потребления: 10 мА

Минимальное напряжение питания: 3,3 В

Детали.

Катушка бескаркасная, диаметр намотки 4 мм, 8 витков провода диаметром 0,35 мм.

Настройка.

Точная установка диапазона выполняется растяжкой-сжатием витков катушки L и подбором соединений с ней емкости 24 pF. Настоятельно рекомендуется стабильное питание и соблюдение правил монтажа УКВ аппаратуры. При соблюдении всех этих правил, работает отлично (даже при включенном компьютере). Но есть одна особенность: для той схемы что нарисована диапазон частот будет 69-88 мГц. На диапазон 88-108 мГц нужно: убрать резистор 430К, а вывод многооборотного подстроечного резистора пустить на корпус и слегка раздвинуть витки катушки.
