ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Fpaб.........................................................88-108 мHz
Рвых. при Rн=4 Ом, (Rн=2 Ом)........5 Вт (10 Вт)
Чувсвительность.......................................5 мкВ
Uпит..........................................................8 - 16 В
Кгарм. (Рвых.=2Вт)..................................0,1%
Fвых........................................................40-16000 Hz
Sтеплоотвода...........................................100 см?

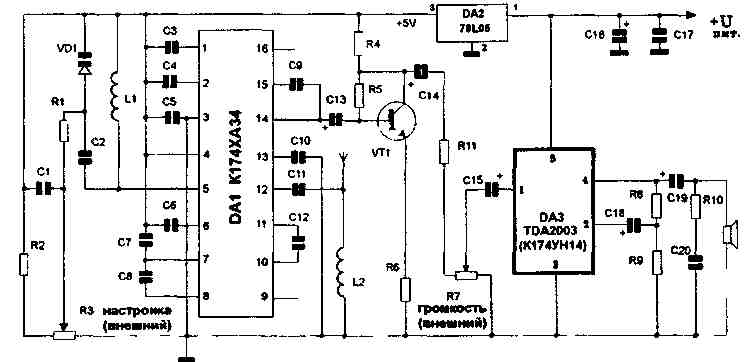

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
С1, С6 - 0,01 µF | С16, С18 - 100 µF | R6, R8 - 1 kOm | L1 - 8 витков, L2, L3 витков на оправке диаметром 3 мм. Провод диаметром 0,55 мм. L1-катушка гетеродина определяет границы принимаемого диапазона L2-входной контур |
С2, С7 - 0,001 µF | С19 - 470 µF | R9 - 10 Om | |
СЗ - 0,033 µF | DA1 К174ХА34 | R10 - 1 Оm | |
С4, С5 - 0,1 µF | DA2 78L05 | R11 - 33 kOm | |
С17, С20 - 0,1 µF | DA3 ТDА2003 | VD1 - КВ109В | |
С8, С9 - 220 pF | R1, R2, R7 - 33 kOm | VT1 - KT315 | |
С10, С12 - 0,0033 µF | R3 - 100 kOm | R3, R7 -переменные | |
С11 - 82 pF | R4 - 5,1 kOm | Все конденсаторы на напряжение > 16 V | |
С13-С15 - 10 µF | R5 - 150 kOm |

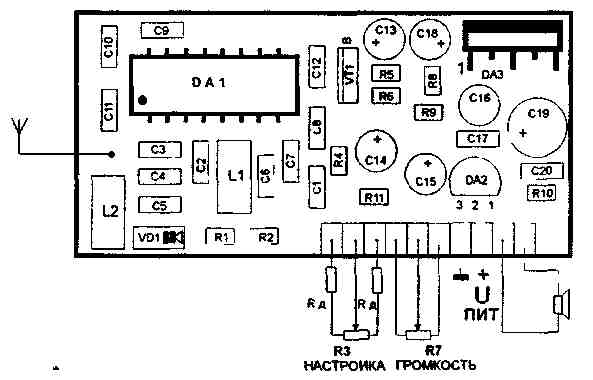

СХЕМА РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ
Вид на плату со стороны радиоэлементов. Микросхему DА1 устанавитъ на теплоотвод. Для более плавной настройки на станции рекомендуется последовательно с резистором "Настройка" установить 2 резистора Rд сопротивлением 10 - 40 кОм.
Производитель и разработчик фирма "Витан", г. Запорожье
