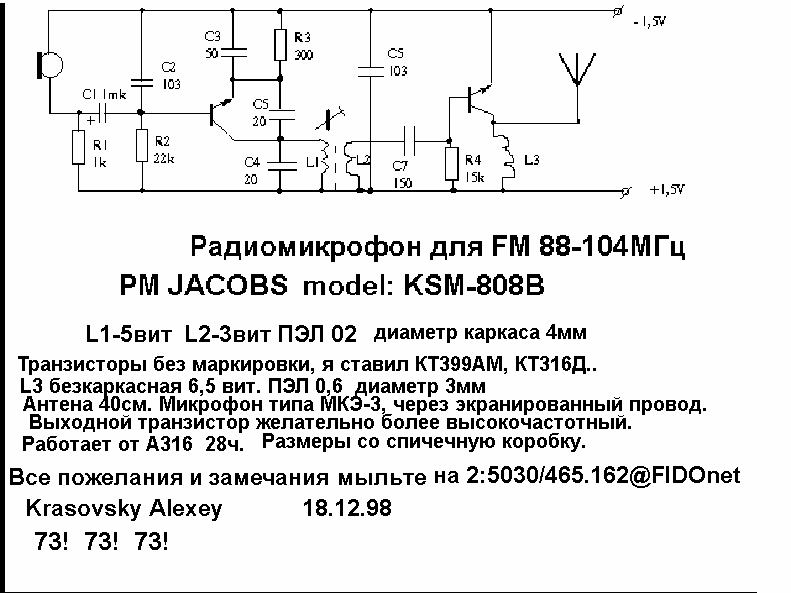

Схемка, достаточно простая но настраивать не так уж и просто. Я её снял с печатной платы микрофона JACOBS, наверно китайский. Работает он достаточно прилично, 300м делет без проблем.
Габариты со спичечный коробок. Главное с
частоты не уходит во время работы. Питания
потребляет мало. 28ч бесперебойной работы от (А316).
Резисторы указаны не совсем точно (ламерам такие
игрушки вредны). Выводы катушки желательно
разделить корпусным проводником. Кстати
транзистор выходной желательно поставить на 700-900
МГц, дальность значительно улучшится, да и
качество. Этим девайсом я 2 года пользуюсь на
экзаменах, очень помогает. Микрофон я ставил от
китайского телефона, мелкий такой....Ладно, если
что не так то пишите... а также предлагайте свои
версии такого устройства. Напишите мыльцо по
поводу этого микрофона если вам понравится.
Может будете вносить какието изменения, то тоже
мыльте.
73! 73! 73!
2:5030/465.162@FIDOnet Alexey Krasovsky
