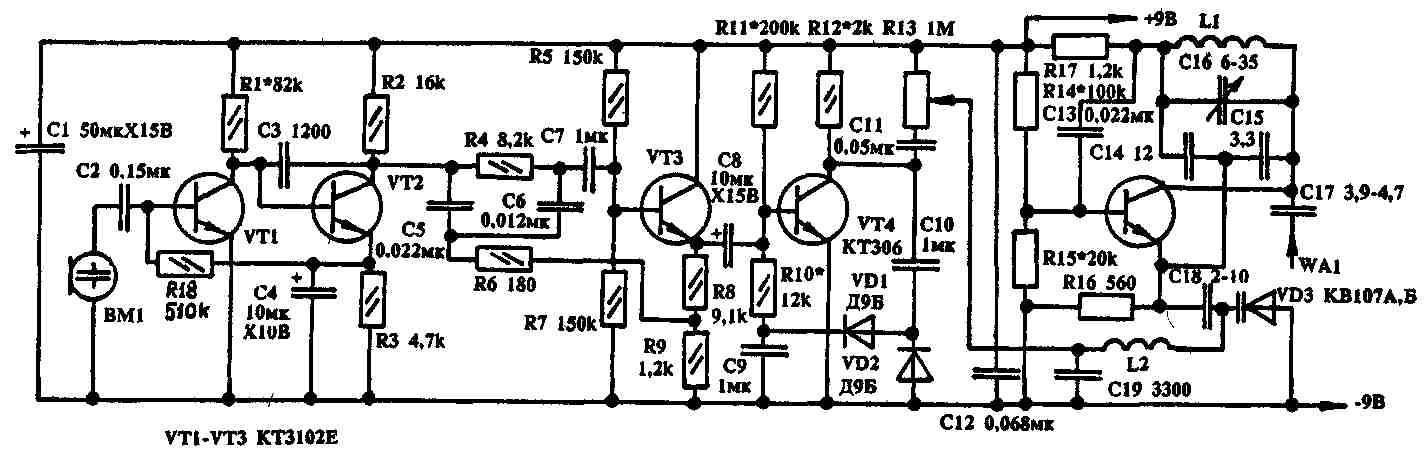

Работа этого радиомикрофона предусматривает использование в качестве приемного устройства радиоприемника "Океан-209" или аналогичного, имеющего радиодиапазон УКВ. Дальность действия устройства при этом составляет около 300 метров. Радиомикрофон представляет из себя маломощный передатчик с частотной модуляцией, настраиваемый на частоту 60-80 МГц.
Особенность схемы в том, что максимальная выходная мощность при правильном подборе резисторов R14 и R15 сочетается с минимальным потребляемым током транзистора типа ГТ311 Для каждого экземпляра этого транзистора (с буквенным обозначением И или Ж) необходимо подобрать указанные резисторы так, чтобы получить максимальное напряжение высокой частоты, отдаваемое в антенну. Усилитель низкой частоты построен по двухкаскадной схеме с общим эмиттером. Транзистор первого каскада работает в микротоковом режиме (1к - 0,04 мА, Una - 1 В). Его коэффициент усиления равен 3000 Стабилизация режима по постоянному току происходит благодаря отрицательной обратной связи. На элементах С5. Сб. С7, R4, R6, R5. R7, R8.R9 и VT3 собран режекторный фильтр с глубиной около -25 дБ. Средняя частота полосы пропускания фильтра определяется по формуле f = 0,28/RC. При указанных на схеме номиналах f составляет 6 кГц, за счет чего происходит заграждение для более высоких частот, повышается разборчивость передачи информации. На транзисторе VT4 собран оконечный каскад усиления НЧ. Он построен по схеме с плавающей рабочей точкой, которая при подаче сигнала на вход эффективно смещается и, таким образом, снижаются нелинейные искажения. Резистором R11 устанавливается начальный ток (без сигнала), равный 2-3 мА, а резистором R10 устанавливается режим наилучшего прослушивания сигнала, с возможно меньшими его искажениями. Собирается схема "печатным" или навесным монтажом. Размеры конструкции без источника питания и микрофона составляют 95 х 30 х 25 мм УНЧ и ВЧ-генератор разделены экранирующей перегородкой, вся конструкция также заэкранирована и залита эпоксидным компаундом. В случае питания конструкции от сетевого выпрямителя необходимо обеспечить минимальные пульсации выходного напряжения.
С. ОСТАНИН, Радиолюбитель 9/92
