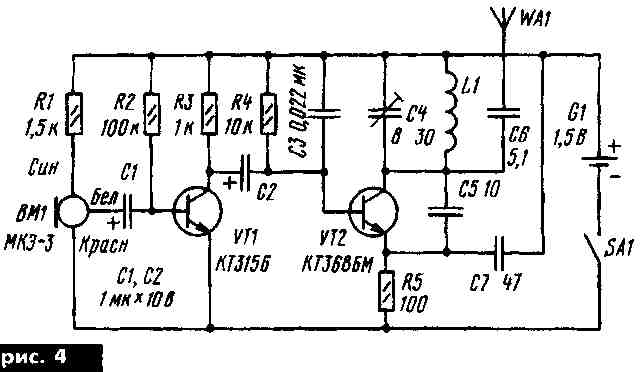

В статье И Куцко "Радиомикрофон" (Радио, 6/2001, с 57) предлагает конструкцию (рис.4), работающую на частоте 87,9 МГц. Дальность действия достигает 35-40 м. Выполнен он на двух транзисторах но VT1 собран микрофонный усилитель, на VT2 - генератор ВЧ. Через конденсатор С6 к генератору подключена антенна WA1 - отрезок медного провода диаметром 1,2 и длиной 150-300 мм.
Вместо указанных на схеме допустимо использовать любые транзисторы серий КТ315 (VT1) и КТ368А, КТ355А (VT2). Катушка генератора содержит пять витков провода ПЭВ-10,5 на каркасе диаметром 5 мм. Микрофон МКЭ-3 можно заменить на любой электретный с двумя выводами. Подстроечный конденсатор С4 типа КПК-МН, остальные - любые малогабаритные. Резисторы типа МЛТ-0,125. Детали монтируют на печатной плате (рис.5) из одностороннего фольгированного стеклотекстолита.
Настройка При работе частоту генератора устанавливают равной указанной, специально отведенной для работы радиомикрофонов, ориентируясь по шкале УКВ приемника при помощи подстроечного конденсатора. Питается устройство всего от одного гальванического элемента.
РАДИОАМАТОР № 9, 2001
