Микромощный УКВ-ЧМ генератор на ИМС МАХ2606

Микромощный УКВ-ЧМ генератор на ИМС МАХ2606.

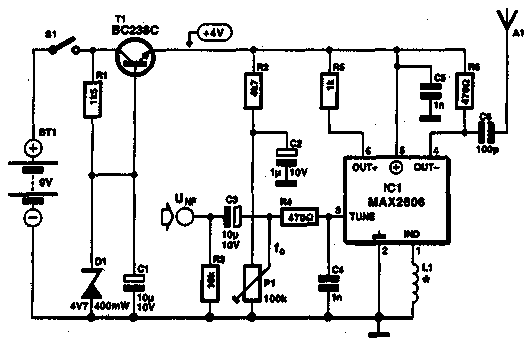

Микромощный УКВ-ЧМ генератор (рис.1) построен на ИМС МАХ2606, которая работоспособна вплоть до 650 МГц. Он предназначен для налаживания УКВ-ЧМ приемников и имеет электронную перестройку частоты (Р1) в пределах ±3 МГц от средней частоты поддиапазонов, которая задается индуктивностью катушки L1 (см. табл.).

Puc.1.

F, MHz	89-95	93-99	97-103	100-106	103-109
L, мкГн	0,5	0,47	0,42	0,39	0,35

Звуковое модулирующее напряжение 10 ... 20 мВ подается на вход UNF и обеспечивает стандартную девиацию ±40 кГц. Выходная мощность генератора -несколько милливатт, ее достаточно для связи через проволочную антенну А1 на обычный радиоприемник в пределах одной комнаты. L1 можно изготовить самостоятельно - от 8 до 14 витков полмиллиметрового медного провода на оправке диаметром 5 мм.

Р.Вебер

"Elektor Electronics" №7-8, 2001
