Разметочный ролик.

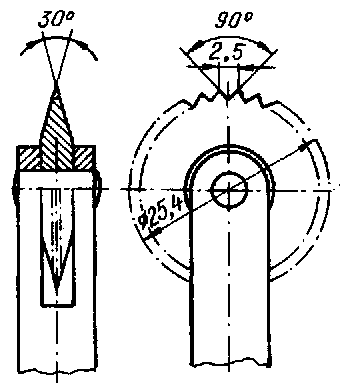

Когда размещение всех элементов на плате определено, готовую монтажную схему обычно вычерчивают на ватмане в масштабе 1:1. Для этого нужно на листе ватмана разметить контуры платы и разлиновать ее в клетку с шагом 2,5 мм. На полученной сетке легко уточнить и окончательно расположить все детали. Для разметки будущих линий с необходимым шагом удобно пользоваться простым инструментом — разметочным роликом. Он представляет собой зубчатый стальной ролик, вращающийся на оси в прорези дюралюминиевой или пластмассовой ручки. При прокатывании ролика по бумаге (или по заготовке платы) его зубцы оставляют проколы с нужным шагом. Один из вариантов конструкции ролика показан на рисунке (число зубьев — 32, материал — сталь инструментальная, калить HRc=50...55).

Г. ШУФ, г. Москва
