Рекомендации по
очистке лазеров в CD проигрывателях.
Что делать, если аудио система
перестала читать CD-диски
Автор: Владимир Мусулайнен
Рекомендации по очистке лазеров в
проигрывателях CD. Данный материал построен на
основе опыта обслуживания аудио центров Aiwa.
Изложенные здесь рекомендации могут быть
использованы и при ремонте проигрывателей CD
других производителей. Попадание грязи на оптику
лазера является наиболее распространенной
причиной прекращения нормальной работы
CD-проигрывателя: аппарат "заикается", не
"распознает" или не раскручивает диски.
Как грязь попадает на оптику лазера?
Блок CD-проигрывателя в наиболее
распространенной серии мини-систем AIWA NSX-***,
расположен в верхней части аппарата, в
непосредственной близости от вентиляционных
отверстий. Это делает оптику лазера уязвимой для
пыли, которая заносится, либо из внешней среды
комнатным воздухом, либо внутренними воздушными
потоками. Очень не "любят" лазеры курение
около аппарата - смолы, содержащиеся в сигаретном
дыме, оседают на оптике и удалить их очень сложно.
А любознательные тараканы, по непонятной
причине, обожают забираться внутрь лазера. Если
таракан крупный, то он не может развернуться
внутри - тесно. А "заднего хода" таракан
делать не умеет. Отсутствие пищи, медленно
поджаривающий лазерный луч делают свое дело и в
скором времени любопытное насекомое гибнет. А
проигрыватель отказывается работать.
Устройство лазера.
Прежде, чем приступить к ремонту, посмотрим на
схематичное устройство лазера. В моделях
мини-систем Aiwa NSX используются следующие типы
лазеров, производства Sony: KSS-210, KSS-212, KSS-213.
Лазер
на техническом английском носит название pick-up assy.
Это достаточно сложное устройство, состоящее из
полупроводникового лазера (2), специальной призмы
(4), фокусирующей линзы с механизмом коррекции (3) и
панелью с фотодиодами (1). Луч лазера (красная
стрелка), отражается от призмы проходит сквозь
фокусирующую линзу и падает на диск (5).
Отразившись от диска, луч (зеленая стрелка)
возвращается, проходит сквозь призму и падает на
считывающие фотодиоды. Как видите, загрязнение
линзы или призмы вдвойне ухудшают прохождение
луча, так как два раза оказываются на его пути.
Как чистить лазер?

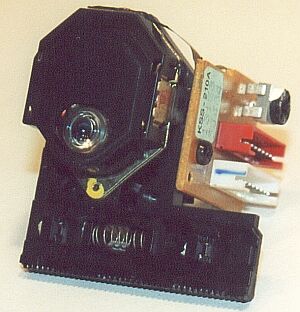

Внешний
вид лазера (На примере KSS-210). Хорошо виден
"глазок" фокусирующей линзы. Черная
поверхность вокруг линзы - пластмассовая
крышечка, предохраняющая внутреннее устройство
лазера от внешних воздействий.
Загрязнение фокусировочной линзы самое частая и
простая неисправность. Пыль лучше всего сдуть с
поверности линзы. Но, конечно, не просто дуйте на
него - этим вы только еще больше загрязните его.
Профессионалы используют специальные
аэрозольные баллончики со сжатым очищенным
воздухом. Баллончик стоит от 150 до 370 рублей в
зависимости от объема. Купить его можно в
специализированных магазинах. В
Санкт-Петербурге, это магазины "Мега- Электроника" или "АВ-Центр". Хватает такого
баллончика на очистку сотни-другой лазеров.
От
головки баллончика отходит тонкая пластиковая
трубочка, позволяющая направить воздух в нужное
место. Для очистки лазера направьте трубочку на
линзу и "подуйте" на лазер в течение 1-2
секунд. Поверхность линзы можно очистить и
ватной гигиенической палочкой. Если загрязнение
сильное, то можно воспользоваться этиловым
спиртом. Не нажимайте сильно - этим вы сотрете
специальный просветляющий слой на поверхности
линзы. Да и механизм подвески линзы очень
деликатный, нажатием его можно повредить. ВНИМАНИЕ: ни в коем случае не
используйте ацетон - линза сделана из пластмассы
и вы безнадежно испортите ее. Если очистка
поверхности линзы не помогла, то, вероятно, пыль
попала внутрь лазера, на поверхность призмы. Это
более сложное загрязнение, но и с ним можно
справиться. Но для этого придется разобрать
лазер. Отжав защипы, снимите предохранительную
крышечку и вы увидите следующее:

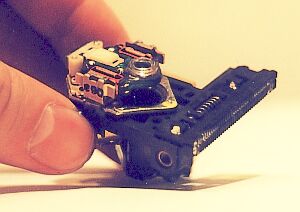

Вид
лазера с удаленной крышкой. Сложное сооружение
около линзы - специальная электромагнитная
подвеска. Она является частью системы
автоматической фокусировки луча. При
воспроизведении, электромагнит непрерывно
корректирует положение линзы, поддерживая
постоянным расстояние между линзой и диском. Это
необходимо, поскольку при вращении диск
совершает значительные колебания в вертикальной
плоскости, и без системы автоматической
фокусировки нормальная работа проигрывателя CD
была бы просто невозможна.
Первый способ очистки призмы: простой.
Подведите трубочку к зазору между линзой и
корпусом и несколько раз, короткими
"очередями" продуйте призму. Долго дуть
нельзя, так как сжатый воздух, выходя из
баллона,охлаждается и, тем самым, также
охлаждается и призма. При этом, возможна
конденсация влаги из воздуха комнатной
температуры на поверхности призмы. После
высыхания капелек воды, образуются разводы
грязи, отмыть которые будет очень сложно. Такой
способ позволяет очистить пыль, осевшую на
призме, но при более серьезных загрязнениях
всопользуйтесь вторым способом.
Второй способ: требущий аккуратности.
Так же, как и в первом способе, снимите
пластмассовую крышку. Под ней можно увидеть два
маленьких винтика. Нанесите тонкие риски на
металлическую рамку, сквозь которую проходят
винты и на металлическое основание на корпусе
лазера. Это позволит при обратной сборке
правильно установить линзу на место. А это очень
важно, иначе будет нарушена оптическая ось.
Отвинтите винты, и снимите фокусирующую линзу.
Возможно, рядом с винтами будут нанесены
капельки клея - аккуратно срежате их острым
скальпелем.

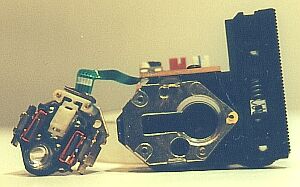

Вид лазера со
снятой линзой. В шахте под линзой и стоит призма.
Надо аккуратно протереть ее поверхность. Здесь
есть небольшая сложность. Призма, как вы помните,
расположена под наклоном 45 градусов, и обычная
ватная палочка оказывается слишком толстой. Ей
можно очистить лишь центр призмы. Чтобы удалить
пыль с углов призмы необходим более тонкий
инструмент. Фирма Aiwa поставляет в сервис-центры
специальные, более миниатюрные палочки.
Слева
палочка, поставляемая AIWA. Справа - обычная
палочка. В домашних условиях можно взять спичку,
остругать её и намотать на кончик немного ваты.
Главное - не поцарапать поверхность призмы и
проследить за тем, чтобы внутри лазера не
осталось ваты. Несколькими движениями протрите
призму. Соберите лазер обратно, точно совместив
нанесенные ранее риски. ВНИМАНИЕ:
избегайте резких движений. Соединительный шлейф,
между электромагнитами линзы и лазером можно
оборвать неосторожным движением. Если после
проведения указанных операций CD-проигрыватель
не начнет работать, то скорее всего либо лазер
уже не подлежит восстановлению, либо
неисправность заключается в другом. Если вы
хотите, получить какие-то пояснения к статье или
поделиться собственным опытом - добро пожаловать
на форум.
В заключение.
Одним из возможных вариантов выхода из строя
лазера является его перегрев восходящими
потоками теплого воздуха от радиаторов
элементов усилителя и блока питания.
