Мощный регулятор

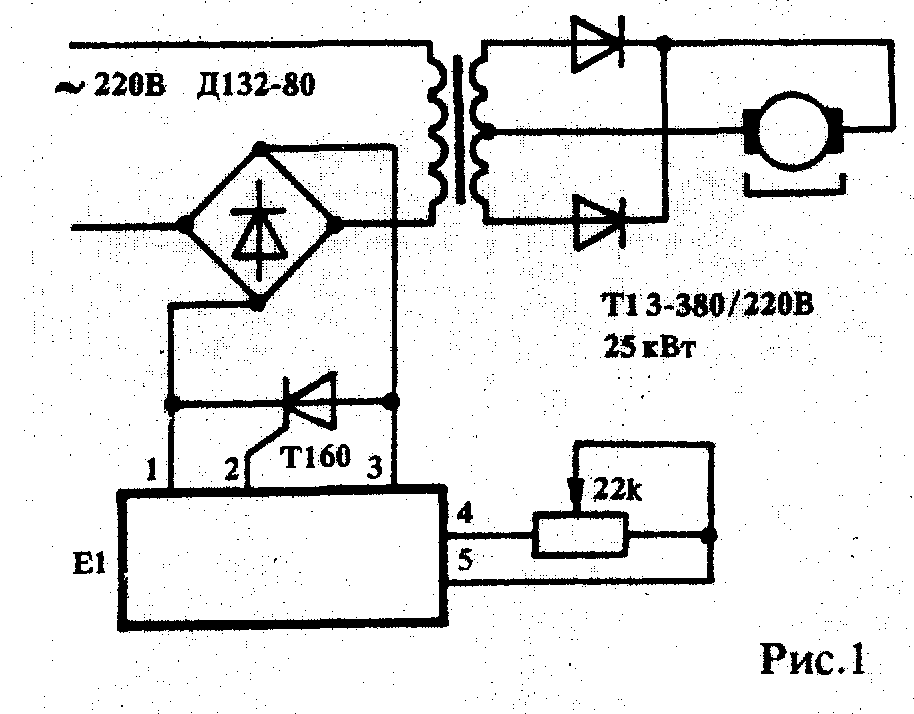

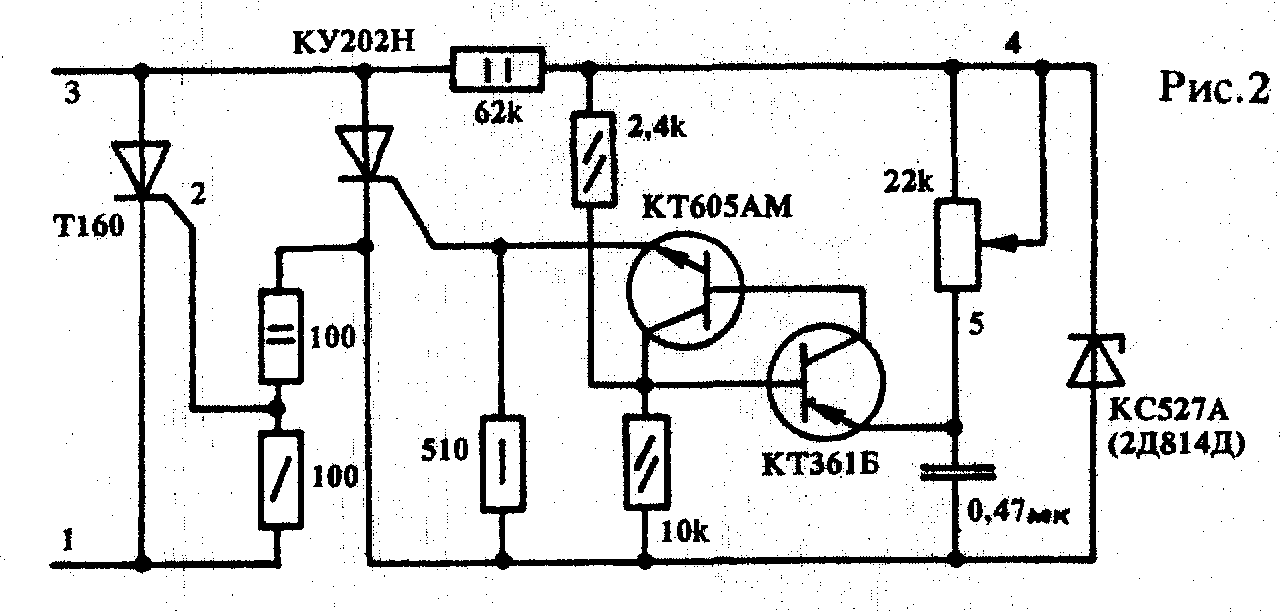

Основное достоинство этого регулятора -простота и надежность. Область его применения достаточно обширна - от питания мощных электроприводов до сварочных аппаратов. Схема не боится коротких замыканий во вторичной цепи. Если регулятор предполагается использовать с активной нагрузкой (электронагрев, приборы, лампы накаливания), то Тр1 из схемы можно исключить. На рис. 1 дана силовая часть схемы, а на рис. 2 - блок электронного управления, подключаемый к мощному ти-ристору через контакты 1-3. Через контакты 4-5 на виешнюю панель управления выведен потенциометр регулятора.

Радиолюбитель 8/93   А.М., г. Славянок
