Помехоподавляющий фильтр.

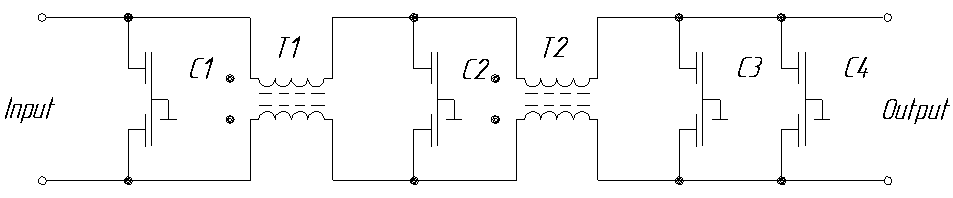

Копия промышленного помехоподавляющего фильтра типа "Пилот". Соединить средние выводы конденсаторов С1-С4 вместе. Они же является заземлением.

Детали:

C1...C3,C5...C7 - МБМ 1 мк х 250В
С4,С8 - КСО 6,8 нф х 250В
Т1,Т2 - К25х15х5 2000HМ (10+10 витков ПЭВ-2 диаметр 1мм 180 ± 30 мкГн)

Источник: SU.HARDW.SCHEMES (2:5020/299)
