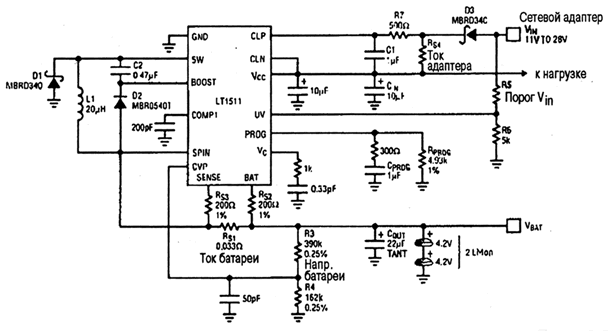

Зарядное устройство для литий-ионных и никель-кадмиевых аккумуляторов

Источник тока на базе высокоэффективного импульсного преобразователя LT1511 разработан с целью применения в зарядных устройствах для аккумуляторов портативной аппаратуры. Зарядное устройство на LT1511 имеет выходную характеристику «стабильное напряжение/стабильный ток», необходимую для заряда литий-ионных батарей. Им можно заряжать и никель-кадмиевые, и никель-металлгидридные (NiMH) батареи, но при использовании внешней цепи функции окончания заряда. Максимальный ток заряда может программироваться как резисторами, так и с помощью ЦАП. Цепь контроля входного тока в LT1511 позволяет одновременно использовать аппаратуру и подзаряжать батареи, не перегружая сетевой адаптер. В таком случае ток заряда автоматически понижается, чтобы поддерживать ток сетевого адаптера на номинальном уровне.
