Преобразователь напряжеия 12В / 220В 50Hz.

За основу устройства взята схема из журнала "Моделист-конструктор".

ИБП обеспечивает:
  • в прямом режиме преобразование постоянного напряжения 12В в переменное 220В/50 Гц при максимальном     потребляемом токе не более 6А. Выходная мощность - до 220Вт (1А);
  • обратный режим (режим заряда аккумулятора). При этом ток заряда - до 6А;
  • быстрое переключение из прямого в обратный режим.

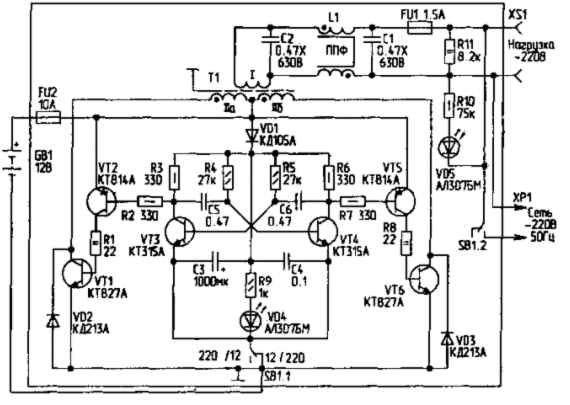

Схема ИБП приведена на рисунке. На элементах VT3, VT4, R3...R6, С5, С6 выполнен тактовый генератор, вырабатывающий импульсы с частотой около 50 Гц. Он, в свою очередь, управляет работой транзисторов VT1, VT6, в коллекторные цепи которых включены обмотки IIa, IIб трансформатора Т1. Диоды VD2, VD3 - элементы защиты транзисторов VT1, VT6 в прямом режиме и выпрямители в обратном режиме. Элементы С1, С2, L1 образуют сетевой фильтр, VD1, С3, С4 - фильтр тактового генератора. Рассмотрим, как работает схема в обоих режимах.
Прямой режим (=12В / ~220В).
Напряжение +12В попеременно прикладывается к обмоткам IIа или IIб, а трансформатор Т1 преобразует его в напряжение 220В/50Гц. Это напряжение присутствует на розетке XS1, и к ней подключаются всевозможные потребители (лампы накаливания, телевизор и др.) Индикатором нормальной работы является свечение светодиодов VD4, VD5. Ток нагрузки может достигать 1 А (220Вт).
Обратный режим (~220В / =12В).
Для работы в обратном режиме необходимо сетевой шкур подключить к разъему ХР1 и подать на него ~220 В. После этого переключается тумблер SB1. При этом сетевое напряжение попадает на первичную обмотку трансформатора Т1, а тактовый генератор отключается. Благодаря этому на вторичных обмотках Т1 получаются два переменных напряжения 10В, которые выпрямляются диодами VD2, VD3. Индикатором нормальной работы в обратном режиме является свечение светодиода VD5. Кипение в банках аккумулятора GB1 свидетельствует о процессе его зарядки.

Детали и конструкция: Т1 - любой трансформатор, обеспечивающий два напряжения 10В при токе до 10А. Лучше всего использовать сердечники типа ШЛ и ПЛ, которые легче разбираются. Катушка L1 выполнена на ферритовом кольце К28х16х9 М2000НМ и содержит две обмотки по 10 витков провода диаметром 0,5...0,71 мм. Транзисторы VT1, VT6 и диоды VD2, VD3 крепятся через слюдяные прокладки, смазанные теплопроводящей пастой, на один общий радиатор площадью не менее 200 кв.см.

Радиолюбитель № 2 , 1999
