В заметке С. Савина «Вариант включения стабилизатора К142ЕН5», опубликованной в «Радио» 1989, № 12, с, 66, речь шла о том, что если вывод 8 этой микросхемы подключить к общему проводу через стабилитрон, то напряжение на выходе стабилизатора увеличится на напряжение стабилизации включенного стабилитрона. Подобный совет повторил А. Гвоздак в статье «Доработка радиоконструктора «Юниор-1», помещенной в «Радио» № 6, с. 81—83 за 1991 г. Опыт показывает, что подборкой соответствующего стабилитрона можно в необходимой мере повысить выходное напряжение стабилизатора, но оно, как и при традиционном включении стабилизатора К142ВН5, фиксированное. Вместе с тем читатели нашего журнала сообщают, что аналогичный способ включения микросхемных стабилизаторов К142ЕН5 позволяет получить на выходе стабилизатора повышенное регулируемое напряжение. Об этом, в частности, рассказывают в своих письмах радиолюбители А. Чумаков из г. Йошкар-Ола и А. Черкасов из Караганды.

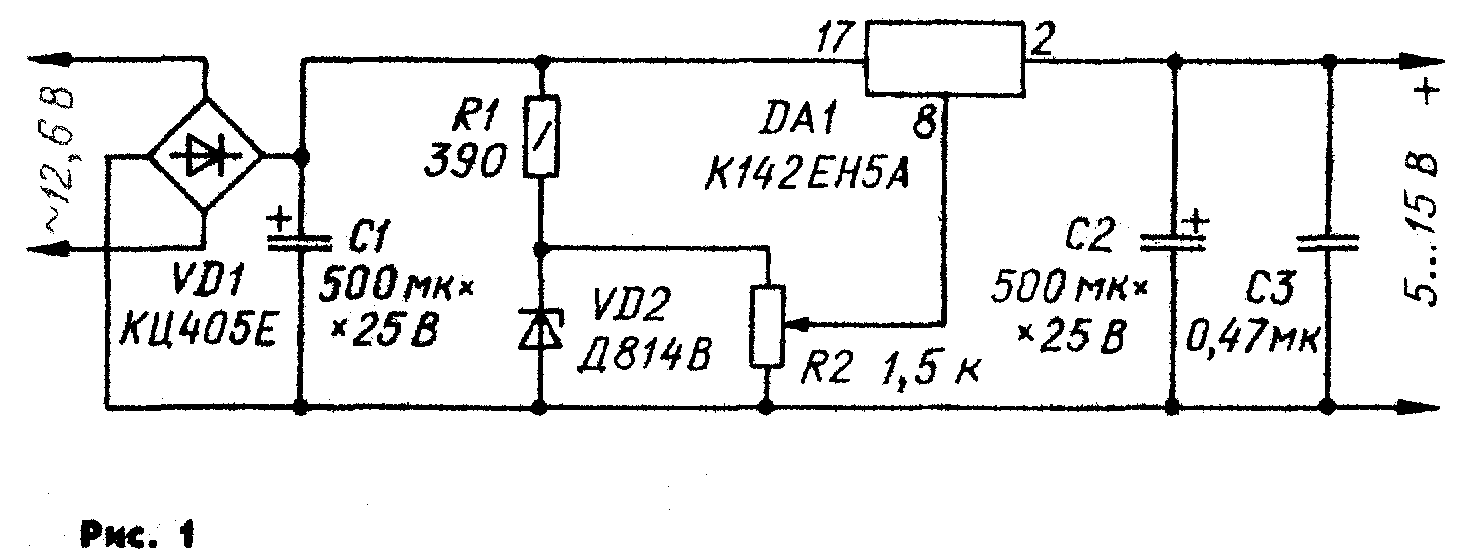

Схема стабилизатора, предлагаемого А. Чумаковым, показана на рис. 1. Переменное напряжение 12,6 В выпрямляет диодный мост VD1. Выпрямленное и сглаженное оксидным конденсатором С1 напряжение стабилизируется стабилитроном VD2 и через переменный резистор R2 подается на вывод 8 стабилизатора К142ЕН5А (DА1). В результате с выхода стабилизатора можно снимать постоянное напряжение от 5 до 15 В, регулируемое резистором R2. Оксидный конденсатор С2 дополнительно сглаживает пульсации выходного напряжения стабилизатора. Вариант включения стабилизатора КР142ЕН5А, предлагаемый А. Черкасовым, показан на рис. 2. На вход стабилизатора DА1 (вывод 1) поступает нестабилизированное напряжение 15 В, а на вывод 2 — сигнал с выхода cтабилизатора, регулируемый переменным резистором R2 и усиленный по току транзистором VТ1.
Конденсаторы С1 и С2 сглаживают пульсации стабилизированного напряжения Ток нагрузки — до 3 А. Рассчитать пределы регулирования выходного напряжения можно по формулам:
Uвых mах = (Uст DА1 + UЭБ VТ1)*((R1+R2)/R1)<=Uвх.ст - /_\Umin
Uвых min = Uст DА1+UЭБ VТ1
где:
Uвых mах — максимальное выходное напряжение стабилизатора;
Uвых min — минимальное выходное напряжение;
Uст DА1 — напряжение стабилизации DА1;
UЭБ VТ1 — напряжение эмиттер—база транзистора VТ1 (для КТ502А UЭБ = 0,6 В)
Uвх.ст — входное напряжение стабилизатора (Uвх.ст<=Uвх max DА1)
Uвх max DА1 — максимально допустимое входное напряжение стабилизатора DА1 (для КР142ЕН5 Uвх max DА1 = 15В);
/_\Umin — минимальная допустимая разность между входным и выходным напряжениями стабилизатора (для КР142ЕН5 /_\Umin=2,5 В).
Аналогично можно производить расчет для других микросхемных стабилизаторов, подобных КР142ЕН5.
РАДИО № 10, (99) г.
