При отключении сетевого напряжения, скажем, на даче, нередко пользуются малогабаритными и маломощными лампами дневного света (ЛДС), питающимися от аккумуляторной батареи либо батареи гальванических элементов. Предлагаемый преобразователь позволяет регулировать яркость лампы и устанавливать ее такой, чтобы энергия батареи расходовалась более экономно.

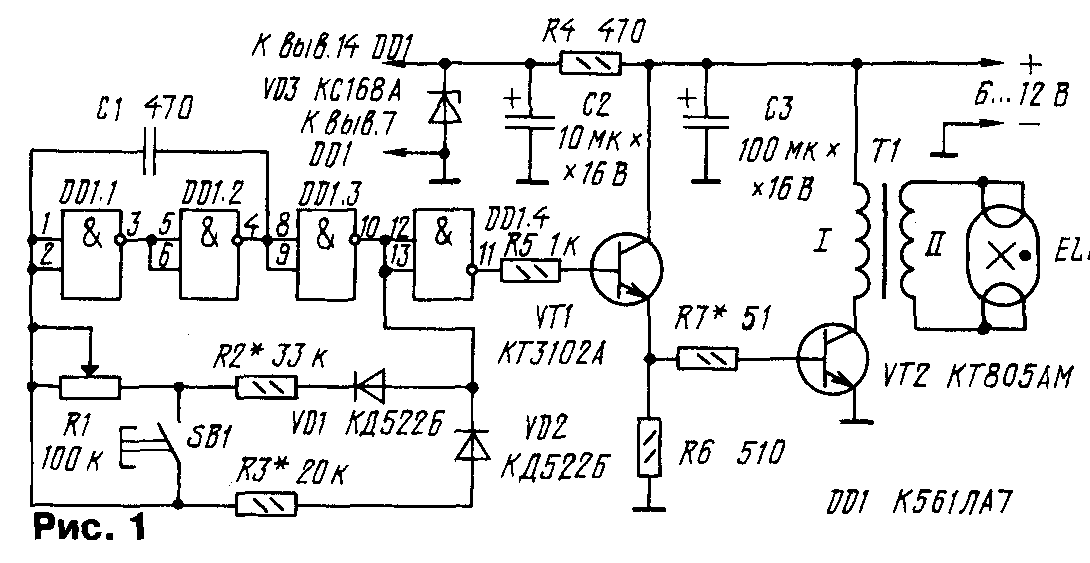

Преобразователь состоит из задающего генератора и однотактного усилителя мощности (рис. 1). Генератор выполнен на элементах DD1.1— DD1.3 по схеме, предложенной в книге С. А. Бирюкова "Цифровые устройства на МОП-интегральных микросхемах" (М.: Радио и связь, 1990). Такой генератор позволяет изменять скважность импульсов (т. е. отношение периода следования импульсов к их длительности) переменным резистором R1, что определяет яркость ЛДС. К генератору подключен буферный элемент DD1.4.
Сигнал с DD1.4 подается на усилитель мощности, выполненный на транзисторах VT1, VT2. Нагрузка усилителя — ЛДС (EL1), подключенная через повышающий трансформатор Т1. Допустимо подключать лампу как с замкнутыми выводами нитей накала (показано на схеме), так и с разомкнутыми. Иначе говоря, целостность нитей лампы не играет роли. Питается преобразователь от источника постоянного тока напряжением 6...12 В, способного отдавать в нагрузку ток до нескольких ампер (в зависимости от мощности лампы и установленной яркости). Питание на микросхему поступает через параметрический стабилизатор, в котором работают балластный резистор R4 и стабилитрон VD3. При минимальном питающем напряжении стабилизатор практически не действует, но это не сказывается на работе преобразователя.
Кроме указанных на схеме, допустимо использовать транзисторы КТ3117А, КТ630Б, КТ603Б (VT1), КТ926А, КТ903Б (VT2), диоды серии КД503 (VD1, VD2), стабилитрон Д814А (VD3). Конденсатор С1 — КГ, KM, K10-17, остальные — К50-16, К52-1, К53-1. Переменный резистор — любой конструкции (например, СП2, СП3), постоянные — ОМЛТ-0,125. Лампа — мощностью от 4 до 20 Вт. Трансформатор намотан на броневом магнитопроводе из феррита 2000НМ1 наружным диаметром 30 мм. Обмотка I содержит 35 витков провода ПЭВ-2 диаметром 0,45 мм, обмотка II — 1000 витков ПЭВ-2 0,16. Обмотки разделены несколькими слоями лакоткани. Для повышения надежности обмотку II необходимо разделить на несколько слоев, прокладывая между ними лакоткань. Чашки магнитопровода собирают с зазором 0,2 мм и стягивают винтом и гайкой из немагнитного материала. С несколько худшими результатами (соотношением яркость — потребляемый ток) будет работать трансформатор, выполненный на магнитопроводе от строчного трансформатора телевизора.

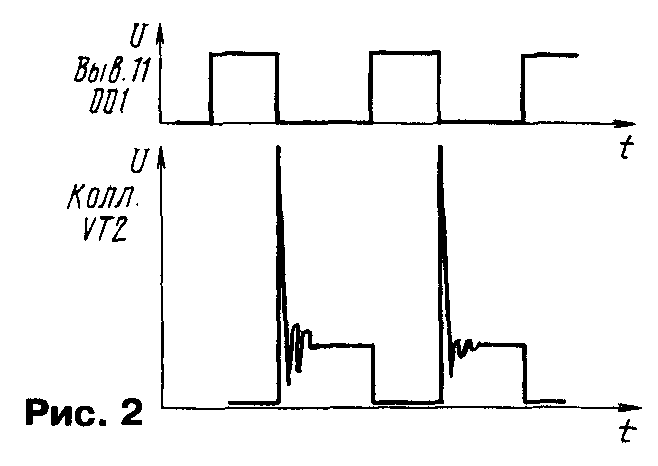

Налаживание преобразователя начинают с проверки задающего генератора при отключенном выходном каскаде усилителя. К выводу 11 микросхемы подключают осциллограф и наблюдают импульсы, показанные на верхней диаграмме рис. 2. Затем устанавливают движок переменного резистора в левое по схеме положение (сопротивление введено). Измеряют длительность импульсов и период их следования. Подбором резистора R3 добиваются длительности импульсов примерно 20 мкс, а подбором резистора R2 — периода следования, равного приблизительно 50 мкс. Перемещая после этого движок из одного крайнего положения в другое, убеждаются в изменении периода следования импульсов при неизменной их длительности.
Далее подключают выходной каскад, осциллограф соединяют с коллектором его транзистора, а в цепь питания ставят амперметр со шкалой на 2-3 А. Перемещением движка добиваются "пробоя" (резкого увеличения яркости) лампы и контролируют диапазон изменения яркости и потребляемого тока при различных положениях движка резистора. Наблюдают форму импульсов на коллекторе транзистора VT2 — на рис. 2 внизу такая форма получилась при работе преобразователя с лампой ЛБ18. Возможно, придется точнее подобрать резисторы R2, R7, а в некоторых случаях установить переменный резистор другого номинала, чтобы достигнуть необходимых пределов изменения яркости и приемлемого потребляемого тока. В режиме минимальной яркости, которой соответствует в зависимости от питающего напряжения и мощности лампы ток 250...400 мА, запуск генератора, а значит, включение лампы, удобнее осуществлять нажатием на кнопку SB1. Иногда нелишне попробовать изменить полярность включения лампы и проверить надежность ее зажигания в этом режиме.
Оценить эффективность работы преобразователя с разными транзисторами, трансформаторами, изменениями режимов и т. д. можно так. На расстоянии примерно 0,5 м от лампы укрепляют фотодиод или фоторезистор и подключают к нему омметр. Измеряют его сопротивление при горящей лампе и фиксированном токе потребления преобразователя. Далее проводят замену детали, резистором R1 устанавливают прежний ток и измеряют сопротивление фотоэлемента. Если оно уменьшилось, значит, яркость лампы возросла, результат эксперимента можно.
В. КОБЕЦ, г. Феодосия, Украина, Радио 4/(2000)
