Высокоэффективный преобразователь постоянного напряжения.

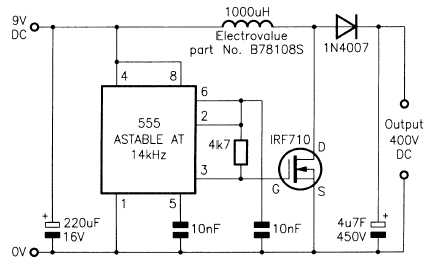

Puc/1

Простой, но высокоэффективный преобразователь постоянного напряжения (рис.1) Дж. Вилкинсона содержит минимум элементов, но обеспечивает несколько миллиампер тока напряжением 400...425 В при потребляемом токе 80-90 мА от источника 9 В. На таймере типа 555 выполнен мультивибратор на частоту 14 кГц. КПД устройства сильно зависит от добротности катушки индуктивностью 1 мГ.

Дж. Вилкинсон, "Electronics And Beyond", April 1997
