Это устройство, рекомендуемое радиолюбителям среднего уровня подготовки, представляет собой два независимых источника питания радиоаппаратуры: постоянного напряжения, регулируемого в пределах 0...12 В, и переменного, регулируемого в пределах 0... 215 В. Первый из них предназначен для питания приборов и устройств на транзисторах и интегральных микросхемах, второй — для плавного регулирования частоты вращения ротора сетевых электродвигателей, яркости свечения ламп накаливания, температуры жала электропаяльника или нагревательного элемента, понижения сетевого напряжения 220 В до 127 В (вместо ЛАТРа) и других подобных целей. Одновременно оба источника можно использовать для питания измерительных приборов и устройств на цифровых микросхемах с высоковольтными газоразрядными индикаторами. Максимальный ток нагрузки каждого из источников — 0,5 А. Напряжение переменной составляющей (пульсации) источника постоянного тока не более 0,2 В. У каждого из них «свой» выключатель первичной цепи питания, защитный предохранитель и вольтметр, показывающий выходное напряжение.
Принципиальная схема блока показана на рис. 1. В источнике переменного напряжения в качестве регулирующего элемента применен мощный транзистор VТ1, выполняющий роль своеобразного полупроводникового переменного резистора, включенного последовательно с нагрузкой. Такое техническое решение дает ряд преимуществ по сравнению с тиристорным регулятором или ЛАТРом, например не создает помех, проникающих в электросеть, имеет небольшие габариты и массу. Транзисторный регулятор позволяет управлять устройствами как с активной нагрузкой, так и с реактивной. Он к тому же относительно прост и не содержит дефицитных деталей. Из недостатков наиболее серьезен один — на регулирующем транзисторе выделяется большое количество тепла, что создает определенные трудности с его отведением. Диодный мост VD1—VD4 обеспечивает прямой ток через транзистор VТ1 при обоих полупериодах сетевого напряжения. Пониженное трансформатором Т1 до 6 В сетевое напряжение снимается с его обмотки II. Выпрямляет его диодный блок VD5 и сглаживает конденсатор С1. Переменным резистором R1 регулируют базовый ток транзистора VТ1. Резистор R2 — токоограничительный. Диод VD6 предотвращает попадание на базу транзистора VТ1 напряжения отрицательной полярности. Выходное напряжение контролируют по вольтметру РU1. Ток нагрузки, работающей с таким источником переменного напряжения, зависит от значения управляющего напряжения на базе транзистора VТ1. Изменяя это напряжение резистором R1, можно управлять током коллектора транзистора, а следовательно, и током через нагрузку. При крайнем нижнем по схеме положении движка резистора R1 транзистор VТ1 оказывается полностью открытым и напряжение на нагрузке будет максимальным. В крайнем же верхнем положении движка этого резистора транзистор будет в закрытом состоянии и ток через нагрузку прекратится. Трансформатор Т2, питающий источник постоянного напряжения, понижает переменное напряжение сети до 12 В. Это напряжение выпрямляет диодный блок VD7, а пульсации напряжения сглаживают конденсаторы С2, СЗ. Стабилитрон VD8 и резистор RЗ образуют параметрический стабилизатор напряжения, а транзистор VТ2 усиливает выходную мощность этого источника. Напряжение, снимаемое с его выхода, регулируют переменным резистором R4. Конденсатор С4 служит для фильтрации высокочастотных помех при питании от блока устройств на цифровых микросхемах. Выходное напряжение контролируют по вольтметру РU2.
Большую часть деталей блока можно
смонтировать на печатной плате из

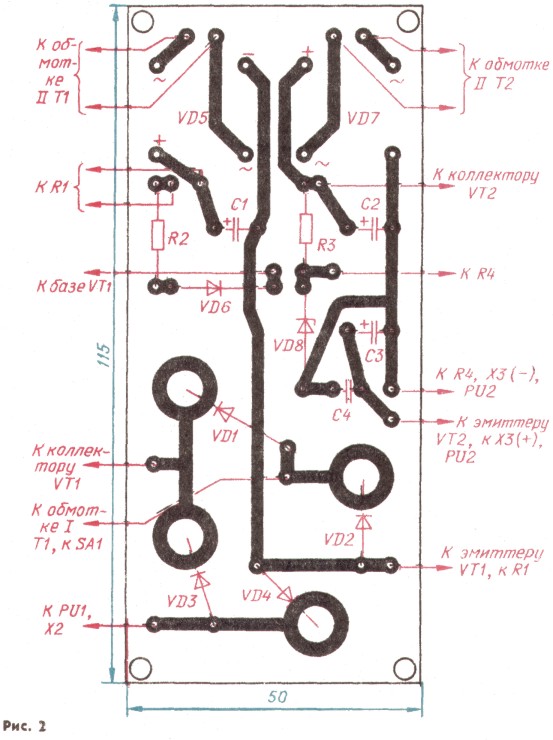

фольгированного материала толщиной 1,5...2 мм (рис.
2). Мощные диоды VD1— VD4 устанавливают на плате без
теплоотводов. Плату, сетевые трансформаторы Т1, Т2
и транзисторы VТ1 и VТ2 размещают в пластмассовой
или металлической коробке подходящих размеров.
Транзисторы устанавливают на теплоотводах с
полезной площадью рассеяния для транзистора VТ1
— не менее 300 см2, а для VТ2 — 30 см2 На
лицевой панели блока размещают все органы
управления, вольтметры и разъемы, а держатели
предохранителя — на задней или одной из боковых
стенок. Все необходимые соединения выполняют
отрезками тонкого монтажного провода в надежной
изоляции. Кроме указанных на схеме, в блоке
питания можно использовать транзисторы: VТ1 —
КТ812А, КТ812Б, КТ824А, КТ824Б, КТ828А, КТ834А — КТ834В, КТ840А,
КТ840Б, КТ847А, КТ856А; VТ2 — КТ805АМ, КТ807А, КТ807Б,
КТ815А—КТ815Г, КТ817А— КТ817Г, КТ819А—КТ819Г. Диоды VD1—VD4
должны быть рассчитаны на напряжение не менее 250
В и ток не менее 1 А — например, КД202Ж— КД202С или из
серий Д245, Д246, Д247, Д248 с любым буквенным индексом.
Выпрямительные блоки VD5 и VD7 — КЦ405 с любым
буквенным индексом; диод VD6 — Д237. Стабилитрон VD8
— Д811, Д813, Д814Г. Оксидные конденсаторы С1— СЗ —
К50-6, С4 - малогабаритный керамический КМ-5 или КМ-б.
Постоянные резисторы R2,RЗ —МЛТ, ОМЛТ, С2-23 или
любые другие. Переменный резистор R1 —
проволочный на мощность рассеяния не менее 3 Вт,
например, ППБЗ или ППБ15; R4 — СП, СПО мощностью не
менее 0,5 Вт. Предохранители FU1, FU2 - ВП1-1. Тумблеры
SА1, SА2 — ТВ1-1, ТП1-2, МТ1, МТД1, Т1— ТЗ, ТЗ-С. Вольтметр
PU1 — Ц4203 или любой другой, рассчитанный на
измерение переменного напряжения 250...300 В, а PU2 —
М4231.40 или любой другой вольтметр постоянного
тока на напряжение 12...15 В. Разъем X1 — стандартная
сетевая вилка, Х2 — сетевая розетка, ХЗ может быть
любого типа. Сетевые трансформаторы Т1, Т2,
использованные для комбинированного блока
питания,— ТВЗ -1 -6 от ламповых телеприемников
устаревших моделей. Сетевое напряжение подают на
их выводы 1 и 3. В трансформаторе Т1 переменное
напряжение б В снимают с выводов 4 и 5. В
трансформаторе Т2 две включенные параллельно
вторичные обмотки (выводы 4 и 5) надо
пересоединить последовательно-согласно. Вообще
же можно использовать и любые другие
трансформаторы мощностью 6 ~ 10 Вт, понижающие
напряжение сети до 6...10 В (Т1) и, 12... 15 В (Т2),
например, трансформаторы ТС-25 или ТС-27 от
телевизоров «Юность». Блок питания налаживания
не требует. Если при монтаже не допущено ошибок и
применены исправные детали, он начинает работать
сразу после подключения к сети.
В заключение несколько рекомендаций, касающихся увеличения выходной мощности источника переменного напряжения. Если его регулирующий транзистор (VТ1) выбрать из серии КТ856, то мощность, потребляемая нагрузкой от сети, может достигать 150 Вт, с транзистором из серии КТ834 —200 Вт, а КТ847— 250 Вт. При необходимости еще больше увеличить выходную мощность источника, регулирующий элемент составляют из нескольких параллельно включенных транзисторов, соединив их одноименные выводы. Эти транзисторы подбирают с возможно близкими коэффициентами Н21Э и, кроме того, в их базовые цепи включают индивидуальные уравнивающие резисторы. Диоды VD1—VD4 придется заменить на более мощные, рассчитанные на ток не менее потребляемого нагрузкой. Диод УО6 также необходимо будет заменить на более мощный, способный пропускать ток до 1 А. На бoльшйй ток должен быть рассчитан и предохранитель FU1. Но в этом случае, возможно, придется установить небольшой вентилятор для интенсивного отведения тепла от полупроводниковых приборов. Работая с блоком питания, не забывайте о мерах безопасности. Помните, что источник переменного тока гальванически связан с электросетью и находится под высоким напряжением!
РАДИО № 9, 1991 г
В. ЯНЦЕВ, г. Москва
Примечание редакции. В описанном здесь комбинированном блоке питания в качестве сетевых автор применил без переделки выходные трансформаторы канала звука (ТВЗ) ламповых телевизоров. Пригодны также аналогичные выходные трансформаторы многих ламповых радиовещательных приемников 1-го и 2-го классов вы-, пуска прошлых лет. Подойдут и выходные трансформаторы кадровой развертки телевизоров—ТВК (ТВК-70Л2, ТВК-110ЛМ, ТВК-110Л и др.). . Чтобы проверить, можно ли имеющийся трансформатор использовать в качестве сетевого, его следует первичной обмоткой (намотана тонким проводом) подключить на 15... 20 мин к электросети и измерить переменное напряжение, действующее при этом на его вторичной обмотке. Если трансформатор не нагревается более чем до 30—35 °С, его можно использовать как сетевой. Переменное напряжение на вторичной обмотке трансформатора Т1 блока питания может быть в пределах 5... 10 В, а на вторичной обмотке трансформатора Т2 — 12... 18 В при токе не менее 0,5 А. рели напряжение вторичной обмотки окажется несколько больше требуемого, то можно смотать часть ее витков, даже не разбирая магнитопровода трансформатора. Если, однако, оно будет меньше необходимого, то магнитопровод придется разобрать и домотать вторичную обмотку таким же проводом. В случае разборки выходного трансформатора с целью использования в качестве сетевого, его магнитопровод следует собрать вперекрышку, удалив бумажную прокладку. Напомним, что практике использования трансформаторе ТВК в сетевых блоках питания посвящены статьи В. Васильева «Выпрямитель на ТВК» («Радио», 1977, № 8, с. 52, 53) и И. Балонова «Об использовании ТВК в блоке питания» («Радио», 1984, № 7, с. 38).
