ЭЛЕКТРОННЫЙ ПРЕДОХРАНИТЕЛЬ

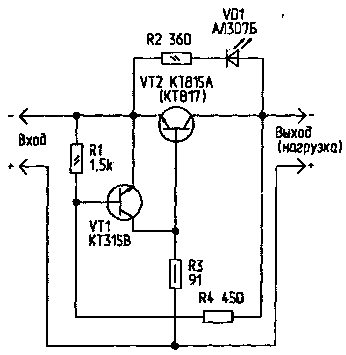

В качестве устройства электронной защиты источников питания можно использовать предлагаемый электронный предохранитель, включаемый между источниками и нагрузкой. Схема работает следующим образом. Когда ток нагрузки не превышает заранее установленного тока срабатывания, транзистор VT2 открыт, и падение напряжения на нем минимально. При увеличении тока нагрузки свыше заданного, увеличивается падение напряжения на транзисторе VT2, в связи с чем увеличивается напряжение, поступающее через R4 на базу VT1. Транзистор VT1 начинает открываться.


Процесс происходит лавинообразно благодаря наличию положительной обратной связи через резистор R4. В результате VT2 закрывается, и через нагрузку ток не протекает. Одновременно загорается сигнал о перегрузке. Приведенные на схеме номиналы резисторов соответствуют напряжению 9 В и току срабатывания 1 А. При необходимости изменить параметры предохранителя необходимо пересчитать величины сопротивлений R3 и R4.



где: Uвх - входное напряжение. В; Вст-статический коэффициент передачи тока транзистора VT2; Iн max - максимальный ток нагрузки, А.

Рассеиваемая на R3 мощность определяется по формуле


R4 при токах до 1,5 А рассчитывается из условия:

R4 = 0,05 Uвх (кОм).

При токах 1,5...10 А :

R4 = 0,02Uвx (кОм).

Н.Сыч, г.Минск, Радиолюбитель 6/99, с.24.
