Анемометр - измеритель скорости ветра.

Конструкция выполнена с использованием датчика скорости ветра типа АП1-2, микроконтроллера AT90S1200 и 3-х разрядного светодиодного семисегментного индикатора.

• Измеряемая скорость ветра - от 1 до 25,6 м/сек.
• Точность измерения 0,1 м/сек.
• Время измерения равно 333 мс.
• Время индикации 2,666 сек.

Внешний вид устройства	Внешний вид датчика АП1-2

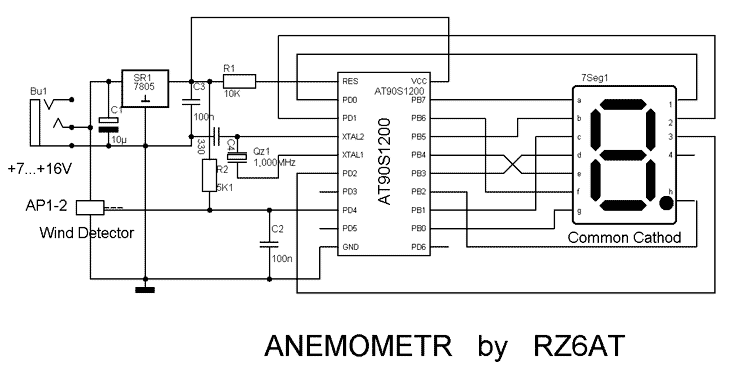

Принципиальная электрическая схема

Печатная плата в формате Sprint Layout.

Aлгоритм работы устройства представлен в формате Algorithm Builder. В файлах - anemom.alp, anemom.ini, anemom.bld.

Программа для работы с форматом Algorithm Builder.(часть 1, часть 2)

Прошивка программы в формате HEX.

Автор проекта: Кияшко Владимир Анатольевич, г. Краснодар. bobkey@mail333.com
