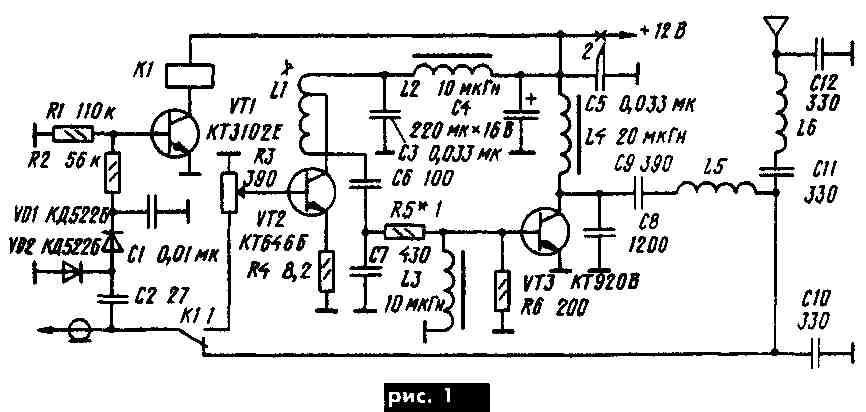

Устройство позволит увеличить до 30-40 км "дальнобойность" отечественных портативных одноканальных маломощных Си-Би радиостанций типа "Урал-Р", "Ласпи" и т. п. Имея такую радиостанцию, можно работать, лишь находясь почти рядом с ней. Однако если дополнить ее 10-ваттным усилителем мощности, жители отдаленных поселков и деревень могут без особых проблем вызвать "скорую", милицию, пожарных. Принципиальная схема усилителя, выполненного но транзисторе КТ920В (VT3), приведена на рис.1. Его выход согласуется с антенной нагрузкой (R=50 Ом) двухсекционным П-контуром, ослабляющим внеполосное излучение. Усилитель включается в работу автоматически при появлении на его входе сигнала от включенной на передачу "портативки".
Детали: Контурную катушку L1 наматывают на каркасе диаметром 5 мм с отверстием под карбонильный сердечник (резьба МЗ). Она содержит 11 витков провода ПЭВ-2 0,62 мм, намотанных в один ряд. Катушки L5, L6 (бескаркасные) содержат по 7 витков провода ПЭВ-2 0,82 мм, намотанного на основании диаметром 6 мм. Дроссель L4 типа ДПМ2-2.4, L2 и L3 типа ДМ-0,4. Резисторы R1, R2, R4-R6 типа МЛТ-0,125 Конденсаторы СЗ, С5, С7 типа КМ-6 или К10-176, С2 типа КД, остальные - КД, KM, KCO-1 и др , имеющие малый ТКЕ, рабочее напряжение не менее 50 В и малые потери на высоких частотах. Реле К1 типа РЭС-55А на 12 В. Усилитель мощности "портативки" питается от любого источника 12 В (2,5 А), например, от старого автомобильного аккумулятора.
РАДИОАМАТОР № 12, 2001г.
