Если необходимо подключить к фидеру телевизионной антенны два-три телевизора, целесообразно использовать активный ответвитель на полевом транзисторе (см. рис.1). Он практически не вносит рассогласования в фидер и в то же время обеспечивает выходной сигнал, достаточный для нормальной работы телевизора.
Устройство представляет собой апериодический усилитель РЧ с высокоомным входом и согласованным с 75-омным кабелем выходом. Полевой транзистор VT1 включен по схеме с общим истоком. Режим его работы задан напряжением на затворе, снимаемым с делителя R1R2, Входной сигнал поступает в цепь затвора через конденсатор небольшой емкости С1, усиленный сигнал снимается со стока и через конденсатор С2 и резисторы R4, R5 подается на антенные входы телевизоров.

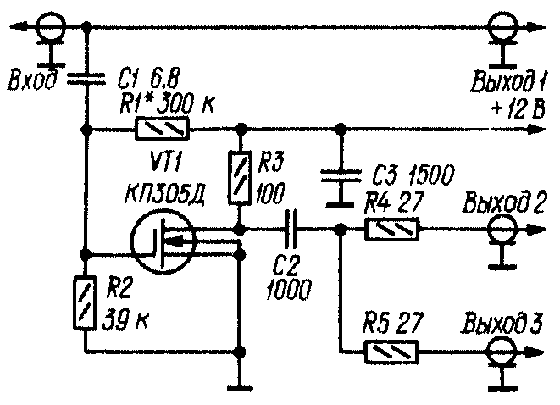

Рис.1
При монтаже детали входной и
выходной цепей усилителя необходимо расположить
по разные стороны от транзистора. С фидером (на
рис.1 - линия связи Вход -Выход 1) устройство
соединяют следующим образом: удалив небольшой
участок изолирующей оболочки кабеля, надрезают
оплетку и изоляцию внутренней жилы, после чего к
последней припаивают конденсатор С1 (его выводы
необходимо укоротить до минимально возможной
длины), а к оплетке - общий провод ответвителя.
Требуемый уровень выходного сигнала
устанавливают подбором резистора R1 (на практике -
до получения тока стока в пределах 5...7 мА).
Как показали испытания, ответвитель хорошо
работает во всех 12 каналах метрового диапазона
волн. Взаимного влияния телевизоров,
подключенных к основному фидеру и выходам
ответвнтеля, не обнаружено. Для питания
устройства необходим источник с малым
напряжением пульсации (при недостаточной
фильтрации на экране телевизора может
наблюдаться помеха в виде неподвижной или
перемещающейся горизонтальной полосы).
Н. ГОРЕЙКО, г. Лодыжин, Винницкой обл., Радио №7, 1987 г.
