Известно, что симметричный спуск имеет меньшие потери, чем коаксиальный кабель, особенно после нескольких лет эксплуатации. Довольно неожиданный положительный эффект дает применение телефонной лапши для внутренней телефонной проводки, которая имеет волновое сопротивление около 300 Ом. Еще лучший результат дает применение телефонного кабеля для наружной проводки - лучше изоляция, диаметр провода больше. Предлагаемая печатная плата содержит все пассивные элементы для реализации смесителя непосредственно возле антенн. После изготовления печатную плату не лудить, так как сопротивление олова в 4 раза выше сопротивления меди, а высокочастотные токи, как известно, распространяются по поверхности. На плате, со стороны, где нет фольги, необходимо добавить еще 5 перемычек в местах, показанных на рисунке темно-желтым цветом. Плату необходимо поместить в герметичную коробку, в качестве которой может быть использована полиэтиленовая бутылка.

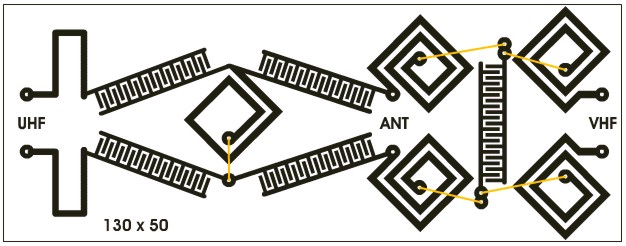

Внешний вид печатной платы.
