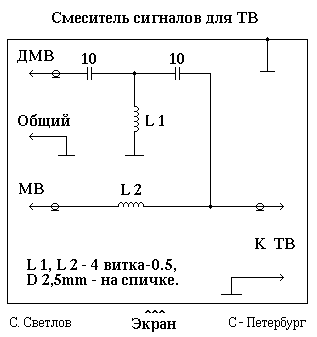

Современные телевизоры имеют совмещенное гнездо “МВ” и “ДМВ” сигналов, но бывает так, что иногда надо их независимое вхождение. Данная схема предназначена для смешивания сигналов диапазонов ТВ. Катушки L1 и L2 имеют по 4 витка проводом диаметра 0.5-1мм, на каркасе 2.5-3мм или, проще говоря, на спичке. Схема собирается на небольшом отрезке гетинакса или стеклотекстолита, и помещается в экран соединенный с общим проводом. В качестве экрана можно использовать корпус от батареи типа “Корунд”. Все выходные соединения для антенн и ТВ, делаются отрезками телевизионного кабеля подходящего диаметра.
Сергей Светлов. С-Петербург
s_svetlov@bk.ru FIDO: 2:5030/1551.25 Sergey Svetlov.
