Диапазон 160 метров,
выделенный начинающим коротковолновикам для
освоения азов любительской радиосвязи, имеет
одно крупное преимущество перед другими
диапазонами и один крупный недостаток.
Преимущество состоит в том, что изготовить и
отладить приемно-передающую аппаратуру на этот
диапазон проще, чем на другие диапазоны. Это
очень важно для начинающего коротковолновика. Но
изготовив передатчик или трансивер, он тут же
сталкивается с основным недостатком этого
диапазона - сложностями в изготовлении антенн.
Справедливости ради надо сказать, что с этой
проблемой сталкиваются все коротковолновики
(независимо от категории их радиостанций и опыта
работы в эфире), решившие поработать на диапазоне
160 метров.
Дело в том, что передающая антенна обеспечивает
высокий коэффициент полезного действия, если ее
размеры сопоставимы с рабочей длиной волны.
Скажем прямо, возможность подвесить нормальный
полуволновой диполь на этот диапазон имеют очень
немногие радиолюбители. Во-первых, для этого
необходим свободный пролет между домами не менее
80 м. Во-вторых, для питания этой антенны
потребуется коаксиальный кабель примерно такой
же длины. И так далее...
Возможное решение проблемы антенны диапазона 160
метров - использование проволочной антенны
длиной около 40 м, питание которой осуществляется
с одного из концов. Такую антенну можно
рассматривать как своеобразный аналог хорошо
известного четвертьволнового штыря (GP - Ground Plane).
Антенное полотно имеет вертикальный или
наклонный отрезок и горизонтальный отрезок
(рис.1а, б). Соотношение между этими двумя частями
антенного полотна произвольное. В частности,
полотно может вообще не иметь перегибов и идти,
например, от окна комнаты, где находится
радиостанция, прямо на высокое дерево или край
крыши соседнего дома. Суммарная длина отрезков А
и Б для варианта антенны по рис.1а - 38 м, а по рис.1б -
43м.

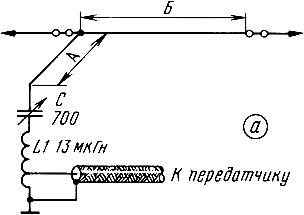

Первый вариант антенны (рис.1а) при длине отрезка А=10 м имеет входное сопротивление около 10 Ом. Для ее согласования с 50-омным питающим кабелем используется LC-контур. Конденсатором C добиваются резонанса антенны на рабочей частоте, а подбором положения отвода на катушке L - оптимального согласования питающего фидера с антенной. Контролировать резонансную частоту антенны лучше всего с помощью гетеродинного индикатора резонанса, связанного с катушкой L. Согласование фидера с антенной контролируют с помощью измерителя КСВ.

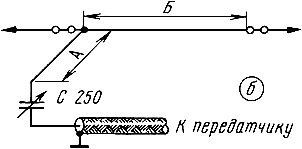

Второй вариант антенны (рис.1б) имеет
более высокое значение активной составляющей
входного сопротивления (при длине А=1 Ом около 50
Ом), но у него есть и реактивная составляющая. Ее
компенсируют переменным конденсатором C.
Резонансную частоту этой антенны устанавливают
подбором длины полотна.
При выборе варианта антенны следует учитывать
два фактора. Второй вариант исполнения этой
антенны имеет более высокое входное
сопротивление, и, следовательно, она из-за
меньшего влияния потерь в "земле" будет
более эффективна. Но она и более трудоемка в
настройке, так как может потребоваться подбор
оптимальной длины полотна антенны. Впрочем, эту
операцию проводят всего один раз.
Для эффективной работы любого из этих двух
вариантов антенны необходимо иметь хорошую
"землю". В большинстве случаев у
радиолюбителя нет возможности установить
полноразмерный противовес длиной около 40 м (это
было бы идеальным решением). Однако установить
противовес длиной в несколько метров
возможность есть всегда. Его можно протянуть,
например, вдоль стены здания от окна к балкону

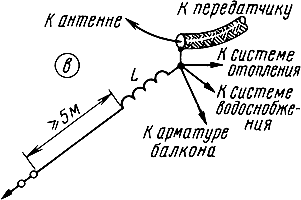

или между окнами. Для того чтобы такой короткий
противовес работал на диапазоне 160 метров, между
ним и корпусом передатчика (трансивера) надо
включить катушку индуктивности (рис.1в). Ее
индуктивность (она, естественно, зависит от длины
противовеса) рассчитывают по программе,
написанной для GW-BASIC.
 |
10 INPUT "A=";A | |
| 20 INPUT "D=";D | ||
| 30 INPUT "F=";F | ||
| 40 X=LOG(2000*A/D)-1 | ||
| 50 Y=(F*A/73.1)^2-1 | ||
| 60 Z=3.28*A | ||
| 70 L=-1490/F^2*(X*Y/Z) | ||
| 80 PRINT "L=";L | ||
| 90 STOP |
При запуске программа запрашивает длину
противовеса А (метры), диаметр провода
противовеса D (миллиметры) и рабочую частоту F
(мегагерцы). Результат расчета - значение
индуктивности катушки L (микрогенри). Контрольные
цифры для проверки правильности введения
программы: если А=5 м, 0=2 мм, a F=1,8 МГц, то L=207,5963 мкГн.
На практике надо найти такой вариант подвески
противовеса, чтобы его длина была как можно
большей.
Из-за близости стен к полотну противовеса
реальное значение индуктивности катушки скорее
всего будет отличаться от расчетного. Вот почему
катушку лучше сразу выполнить с отводами и
экспериментально подобрать точку подключения к
ней противовеса. Можно эту процедуру упростить,
включив последовательно с катушкой переменный
конденсатор емкостью около 200 пф. Этим
конденсатором противовес настраивают на рабочую
частоту. Оптимальную настройку противовеса
определяют по минимуму тока в подключенном к
корпусу радиостанции вспомогательном
противовесе длиной несколько метров. Вблизи от
корпуса в него включают простейший
высокочастотный миллиамперметр (рис.1г).
Первичная обмотка трансформатора T1
высокочастотного миллиамперметра - провод
противовеса, пропущенный внутри кольцевого
магнитопровода. Вторичная обмотка
трансформатора содержит десять витков провода
диаметром 0,3 мм. Магнитопровод может иметь
внешний диаметр 5-15 мм и начальную магнитную
проницаемость от 20 до 1000. Диод D1 - любой
высокочастотный.
Отладив таким образом антенну и противовес, надо
попробовать подключить к корпусу передатчика
арматуру дома (если он железобетонный), систему
отопления и водоснабжения. Это может увеличить
эффективность антенны. Рекомендуется почитать:
1. Антенны на диапазон 160 м. -
Радиоежегодник. - М.: ДОСААФ, 1983, стр. 66-73.
2. Простая антенна с искусственной "землей". -
KB журнал, 1997, №2, стр. 16, 17.
3. Простая антенна с искусственной "землей". -
KB журнал, 1997, №3, стр. 37.
4. XUSE ОМ! - KB журнал, 1997, №4. стр. 47.
5. Коротковолновые антенны. - Радиоежегодник. - М.:
ДОСААФ, 1985, стр. 165-177.
6. Степанов Б. Антенна "укороченный диполь". -
Радио, 1987, №5, стр. 19, 20.
Радио, №3, 1995 г.
