ЗАЖИГАЛКА ДЛЯ ГАЗА

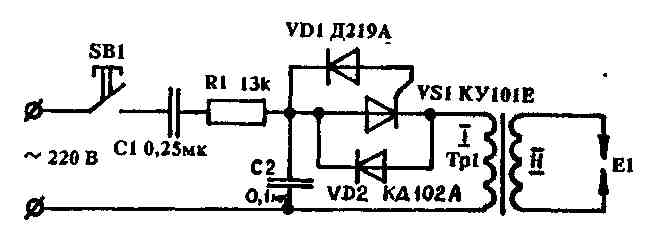

Зажигалок для газа, собранных по приведенной схеме, работает уже несколько десятков, и все они действуют безотказно. Конструкция зажигалок проста, не содержит дефицитных деталей, несложная в наладке. Особенность схемы в том, что она питается напряжением переменного тока непосредственно от сети через конденсатор С1 и резистор R1. Диод VD1, по сути дела, быстродействующий стабилитрон, в паре с тиристором VS1 представляет собой аналог динистора (например, вместо них можно включить два последовательно соединенных динистора КН102В). Диод VD2 защищает тиристор VS1 от обратного напряжения самоиндукции обмотки 1 трансформатора Т1, улучшает работу генератора. Генератор вырабатывает короткие импульсы с частотой несколько сот герц, которые затем индуцируются в обмотке 2 трансформатора Т1 до 10 кВ и пробивают разрядник.


Трансформатор Т1 — без сердечника, намотан на катушке из капрона (оргстекла, фторопласта) диаметром 8 мм и состоит из трех секций, ширина каждой из которых — 9 мм. Удобно использовать для Т1 готовые капроновые швейные шпульки, склеив их между собой. Сначала наматывается обмотка 2 — 3 х 1000 витков проводом ПЭТВ или ПЭВ-2 диаметром 0,12 мм. Входной конец провода в каждой секции должен быть тщательно изолирован с помощью фторопластовых трубок или лакоткани, иначе произойдет пробой изоляции. Всю катушку Т1 парафинят в водяной бане несколько секунд. Затем обмотку 2 в каждой секции обматывают 2 — 3 слоями иэоленты и поверх изоляции укладывают обмотку 1 — 3 х 10 витков проводом ПЭВ-2 диаметром 0,45 мм. Резистор R1 выбирается с номиналом в пределах 12 кОм — 16 кОм. Диоды VD1 — Д219А, Д220, Д223; VD2 — КД102А, КД105. Д226Б. Тиристор VS1 — КУ101Е, Г, можно также — и КУ102, КУ201. КУ202 с обратным напряжением не менее 150 В. В качестве кнопки удобно использовать микропереключатель типа МП. Конденсаторы С1 и С2 — типа МБМ, К73 и др. на напряжение не менее 160 вольт. Разрядником служит спаренный изолированный провод со стальными или медными жилами, который помещают внутри металлической трубки. Трубка в конце рассверливается под окно. Провод закреплен на выходе эпоксидным клеем. Налаживание зажигалки сводится к подбору диода VS1 до возникновения надежной генерации. Пинцетом сдвигают или раздвигают электроды провода-разрядника до оптимального расстояния и образования мошной искры. Последнее, разумеется, делают в выключенной из сети зажигалке. Иногда еще необходимо подобрать емкость С2. Корпусом зажигалки может служить любой футляр, к примеру, от зубной щетки.

В.ВИЛКОВ, 450009, г.Уфа. пр.Октября, 18/2 — 3. Радиолюбитель 1/93
