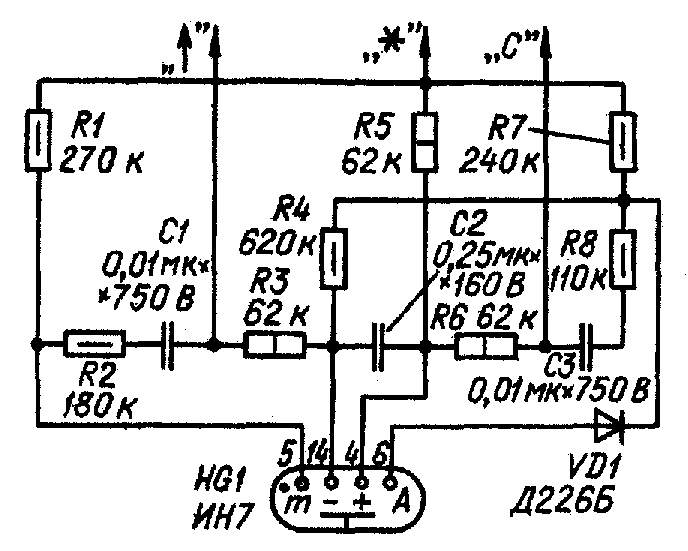

Прибор показывает в знаковой форме последовательность чередования фаз в трехфазной сети переменного тока, а также полярность постоянного напряжения 110...500 В. Индикатором служит знаковая газоразрядная лампа HG1 (см. схему).
Устройство представляет собой традиционную «звезду с искусственной средней точкой», образованную резисторами R3, R5 и R6. В цепь одного из плеч (последовательно с резистором R3) включен конденсатор С2, входящий в узел определения полярности постоянного напряжения. Цепи R1R2C1 и R7R8C3 - фазовыравнивающие. Резистор R4 служит для полной разрядки конденсатора С2 после отключения прибора. Диод VD1 гасит знак «—» на индикаторе при высвечивании буквы А. Включение индикатора HG1 — нестандартное, он работает на переменном токе, анод остается неподключенным.
В обоих режимах работы указателя высвечиваемые индикатором наименование фазы (буква А или В) или полярность (знак «+» или «—») относятся к выводу « С ». В режиме указания фаз вывод «С» прибора соединяют с любым фазным проводом сети и считают его «фазой С». Вывод «*» подключают к любому из двух остальных фазных проводов и щупом « | » касаются третьего фазного провода. Если индикатор высветит букву А, то это означает, что щуп подключен к «фазе А», а если В — к «фазе В».
При определении полярности к одному из проводников испытуемого источника подключают вывод «С». После касания щупом « | » прибора второго проводника индикатор укажет полярность этого проводника.
Если при определении чередования фаз на индикаторе вместо четкой буквы видно слабое свечение нескольких символов, это указывает на обрыв в одной из фаз («пропадание фазы»). Определение полярности пульсирующего напряжения может сопровождаться миганием изображения на индикаторе. На правильности индикации
это не отражается и позволяет отличить постоянный ток от пульсирующего.
Прибор удобно собрать в цилиндрическом корпусе, на одном торце смонтировать заостренный жесткий щуп (вывод « | »), а на втором — индикатор. Выводы «*» и «С» — гибкие проводники с двойной изоляцией и изолированными зажимами на конце, на которые нужно нанести соответствующие символы.
Буква В на индикаторе образована одновременным свечением буквы m и знака «—». Поэтому она оказывается повернутой относительно буквы А на 90°.
Д. ЦЫБИН, г. Ногинск Московской обл.
Радио № 11, 1988 г.
