Трехфазный электродвигатель в однофазной сети.

В радиолюбительской практике очень часто возникает необходимость в использовании трехфазных электродвигателей для различных целей. Однако для их питания совсем не обязательно наличие трехфазной сети. Наиболее эффективный способ пуска электродвигателя — это подключение третьей обмотки через фазосдвигающий конценсатор. Чтобы двигатель с конденсаторным пуском работал нормально, емкость конденсатора должна меняться в зависимости от числа оборотов. Поскольку это условие трудновыполнимо, на практике управляют двигателем двухступенчато. Включают двигатель с расчетной (пусковой) емкостью, оставляя рабочую. Пусковой конденсатор отключают вручную переключателем В2. Рабочая емкость конденсатора (в микрофарадах) для трехфазного двигателя определяется по формуле

Cp=2800*1/U.

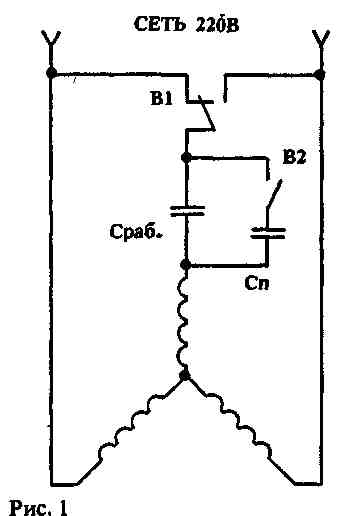

если обмотки соединены по схеме "звезда" (рис. 1), или

Ср=4800*1/U,

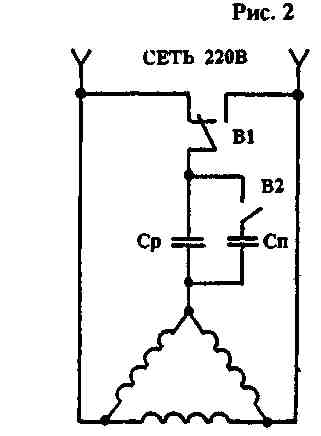

если обмотки соединены по схеме "треугольник" (рис.2). При известной мощности электродвигателя ток (в амперах) можно определить из выражения:

I=P/1,73* U*h*cosj,

где: Р-мощность двигателя, указанная в паспорте (на щитке) , Вт; U — напряжение сети, В; cosj — коэффициент мощности; h — КПД.  Конденсатор пусковой Сп должен быть в 1,5 — 2 раза больше рабочего Ср. Рабочее напряжение конденсаторов должно быть в 1,5 раза больше напряжения сети, а конденсатор — обязательно бумажным, например, типа МБГО, МБГП и др. Для электродвигателя с конденсаторным пуском существует очень простая схема реверсирования. При переключении переключателя В1 двигатель меняет направление

3phaze_el_dvigatel1.jpg         3phaze_el_dvigatel2.jpg

вращения. Эксплуатация двигателей с конденсаторным пуском имеет некоторые особенности. При работе электродвигателя вхолостую по обмотке, питаемой через конденсатор, протекает ток на 20 — 40% больше номинального. Поэтому при работе двигателя с нагрузкой необходимо соответственно уменьшить рабочую емкость. При перегрузке двигатель может остановиться, тсхда для его запуска необходимо снова включить пусковой конценсатор. Необходимо знать, что при таком включении мощность, развиваемая электродвигателем, составляет 50% от номинального значения. В однофазную сеть могут быть включены любые трехфазные электродвигатели. Но одни из них в однофазной сети работают плохо, например, двигатели с двойной клеткой короткозамкнутого ротора серии МА, а другие при правильном выборе схемы включения и параметров конденсаторов — хорошо (асинхронные электродвигатели серий А, АО, А02, Д, АОЛ, АПН,УАД).

Из сборника "300 практических советов". (Издательство "Московский рабочий", 1992 г.), Радиолюбитель 12/92
