Трехфазные электродвигатели в быту и любительской практике приводят в действие самые различные механизмы — циркулярную пилу, электрорубанок, вентилятор, сверлильный станок, насос. Для питания таких двигателей от однофазной сети применяют различные емкостные или индуктивно-емкостные фазосдвигающие цепи. Неплохо было бы иметь одну такую цепь для всех двигателей, но сделать это не позволяет необходимость изменять параметры ее элементов в зависимости от мощности и схемы соединения обмоток двигателя. Есть другой выход — получить трехфазное напряжение из однофазного с помощью электродвигателя, выполняющего функции генератора.
Известно, что любая электрическая машина обратима. Генератор может служить двигателем, и наоборот. Ротор обычного асинхронного электродвигателя после случайного отключения одной из обмоток продолжает вращаться, причем между выводами отключенной обмотки имеется ЭДС. Это явление подтолкнуло к мысли использовать трехфазный асинхронный электродвигатель для преобразования однофазного напряжения в трехфазное. Под действием магнитного поля статора в короткозамкнутой обмотке ротора асинхронного двигателя протекают токи, превращающие ротор в электромагнит с явно выраженными полюсами, индуктирующий напряжение синусоидальной формы в обмотках статора, в том числе не подключенных к сети.
Сдвиг фаз между синусоидами в разных обмотках зависит только от расположения последних на статоре и в трехфазном двигателе в точности равен 120 град. Основное условие превращения асинхронного электродвигателя в преобразователь числа фаз — вращающийся ротор. Поэтому его следует предварительно раскрутить, например, с помощью обычного фазосдвигающего конденсатора, емкость которого рассчитывают по формуле С=К*Iф/Uc. где К=2800 если обмотки двигателя соединены звездой, или 4800, если — треугольником, Iф — номинальный фазный ток электродвигателя, A, U — напряжение однофазной сети, В. Можно применять конденсаторы МБГО, МБГП. МБГТ К42-4 на рабочее напряжение не менее 600 В или МБГЧ. К42-19 на напряжение не менее 250 В Конденсатор нужен только для пуска двигателя-генератора затем его цепь разрывают причем ротор продолжает вращаться Поэтому емкость фазосдвигающего конденсатора не влияет на качество генерируемого трехфазного напряжения. К обмоткам статора можно подключить трехфазную нагрузку. Если ее нет энергия питающей сети расходуется лишь на преодоление трения в подшипниках ротора (не считая обычных потерь в меди и железе) поэтому КПД преобразователя довольно велик.

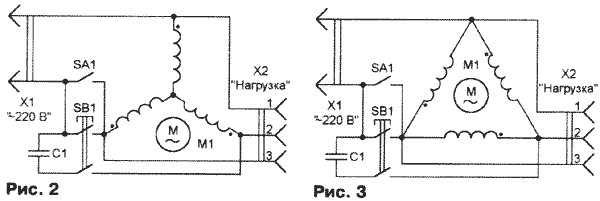

В качестве преобразователей числа фаз было испытано несколько различных электродвигателей. Те из них обмотки которых соединены звездой с выводом от общей точки (нейтралью) подключали по схеме показанной на рис.1. В случае соединения обмоток звездой без нейтрали или треугольником применяли схемы показанные соответственно на рис.2 и 3.
Во всех случаях двигатель запускали нажав на кнопку SB1 и удерживая ее в течение 1 - 5с, пока частота вращения ротора не достигнет номинальной. Затем замыкали выключатель SA1 а кнопка отпускали. Результаты испытаний приведены в таблице. Индексы в обозначениях напряжений соответствуют номерам контактов розетки Х2 (см рис 1—3), между которыми их измеряли. Скорость вращения ротора двигателя-генератора мало зависит от напряжения питающей однофазной сети. Генерируемые напряжения пропорциональны сетевому но заметно меньше его что обусловлено потерями энергии на намагничивание и создание вращающего момента компенсирующего механические потери в подшипниках.
Двигатель | P, кВт | Мин-1 | Схема | С1, мкф | U10, В | U20, В | U30, R | U12, В | U13,В | U23, B |
---|---|---|---|---|---|---|---|---|---|---|
УАД-72 | 0,25 | 2910 | Рис 1 | 38 | 220 | 155 | 148 | 368 | 278 | 245 |
УАД-72 | 0,25 | 2S10 | Рис 3 | 38 | — | — | — | 220 | 205 | 195 |
АОЛ-22-4 | 0,4 | 1400 | Рис 1 | 20 | 220 | 150 | 145 | 38С | 280 | 280 |
А02 | 4 | 2880 | Рис 2 | 39 | 220 | 160 | 160 | 345 | 325 | 290 |
А02 | 4 | 2880 | Рис 3 | 39 | — | — | — | 22С | 210 | 197 |
АОЛ2 | 3 | 2880 | Рис 1 | 20 | 220 | 160 | 155 | 35С | 325 | 290 |
Пониженная номинальная частота
вращения двигателя АОЛ-22-4 указывает на его
четырехполюсное исполнение (другие двигатели -
двухполюсные). Тем не менее он успешно работает в
качестве преобразователя. Под нагрузкой фазные и
линейные напряжения изменялись на 2-5 %, сдвиг фаз
между ними — на 5-6 град. К двигателю АОЛ2 в
качестве нагрузки подключали различные
трехфазные электродвигатели двух- и
четырехполюсного исполнения с обмотками,
соединенными как звездой, так и треугольником:
— АОЛ-011-2 мощностью 80 Вт (привод точильного
камня);
— УАД-32Ф мощностью 120 Вт (привод вентилятора);
— А08 мощностью 1,5 кВт (привод
деревообрабатывающего станка).
ЛИТЕРАТУРА
1. Бирюков С., "Три фазы- без потери мощности",
Радио № 7, 2000, с 37-39
2. Белопольский И. И., "Источники питания
радиоустроиств", Энергия 1971
3. Карвовский Г.А., Окороков С. П., "Справочник по
асинхронным двигателям", Энергия 1969
Радио №1, 2002
