Аккомпанирует свет.

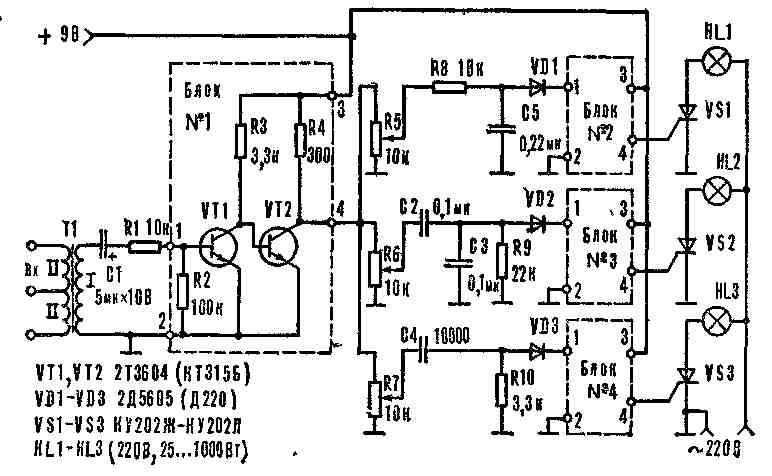

Светомузыкальные установки очень популярны у молодежи. Схему еще одного варианта подобного устройства предложил журнал «Радио, телевизия, електроника» (НРБ). Оно состоит из трех цветовых каналов (красного, желтого, синего) с частотами раздела: 700 Гц—3,5 кГц—13,5 кГц. Конструкция значительно упрощена благодаря применению четырех однотипных блоков. «Начинка» каждого блока состоит из двух транзисторов и трех резисторов (см. схему блока № 1).


В качестве входного разделительного трансформатора Т1 может служить переходной трансформатор ТП12 от радиоприемников «Спидола», ВЭФ-12 и т. д. Сигнал подают на одну половину вторичной обмотки, а снимают его с первичной. Максимальная мощность осветительных ламп — 1 кВт, поэтому тринисторы надо устанавливать на радиаторы. Настраивают СМУ переменными резисторами R5—R7.

«М-К» № 3, 1986 г.
