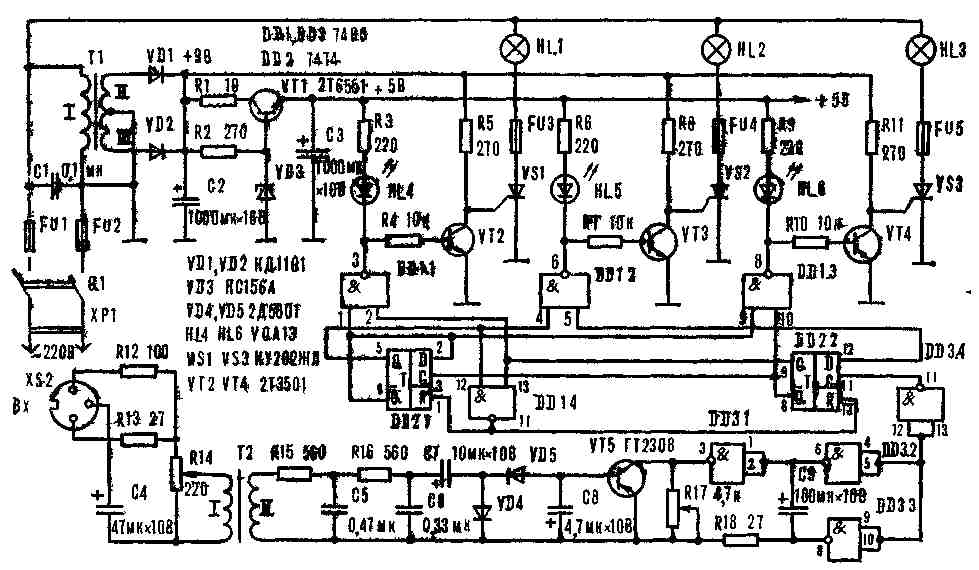

В каждой дискотеке есть устройство, создающее световые эффекты, в частности «бегущие огни». Схему одного из них (см. рис.) поместил болгарский журнал «Радно Телевизия Електроника». Это трехканалъиый тиристорный коммутатор с регулируемой частотой переключения ламп. Коммутацию каналов осуществляет тактовый генератор, выполненный на логических элементах DD3, триггерах DD2 дешифраторах DD1 и тиристоpax VS1—VS3. Частотой генератора можно управлять с помощью внешнего источника звукового сигнала, подаваемого на гнездо XS2. Синхронизатор выполнен на RC элементах, диодах VD4, VD5 и транзисторе VT5. Кроме того, частоту генератора можно изменять вручную переменным резистором R17.
Логические элементы подключены к блоку питания, а осветительные лампы HL1—HL3 — к сети. Работу коммутатора контролируют с помощью трех светодиодов HL4—HL6, расположенных на передней панели коммутатора. Транзистор VT1 установлен на радиаторе площадью 4 см2. Трансформаторы: Т1 — Ш18х20 — 3000 витков ПЭВ 0,12; 2 и 3 — no 110 витков ПЭВ 0,4; Т2 — сечение сердечника 1,2 см2; 1 — 150 витков ПЭВ 0,25; 2 — 600 витков ПЭВ 0,2. Лампы накаливания HL1—HL3 на 220 В могут иметь мощность от 25 Вт до 1 кВт. В соответствии с ней подбирают предохранители FU1—FU5. Обозначенные на схеме элементы можно заменить отечественными: К155ЛАЗ (DD1, DD3), К155ТМ2 (DD2), Д226Д (VD1, VD2), Д220 (VD4, VD5), АЛ102А-В (HL4—HL6), KT608A (VT1), KТ312A. КТ315А (VT2-VT4), МП42Б (VT5).
«М-К» № 4, 1986 г.
