Стробоскоп для дискотеки.

Наряду с привычным световым оформлением дискотеки может быть использован так называемый стробоскоп - световое устройство для получения стробоскопического эффекта. Суть его в том, что при освещении, скажем, танцующих в затемненном помещении периодическими яркими вспышками движения
наблюдаются не непрерывными, а как бы состоящими из отдельных, следующих один за другими, "застывших" положений. Яркие вспышки проще всего получить, от специальной импульсной лампы ИФК-120, используемой в промышленных фотовспышках. Ее включают в цепь генератора (рис.1), выполненного на динисторе VS1. Непременное дополнение импульсной лампы - импульсный высоковольтный трансформатор, питающий поджигающий электрод. Когда на устройство подают сетевое напряжение, начинает заряжаться конденсатор С1. При достижении на конденсаторе напряжения, равного напряжению включения динистора, через обмотку I трансформатора Т1 проходит импульс тока. Трансформатор повышающий, с большим коэффициентом трансформации (т.е. с большим соотношением витков вторичной и первичной обмоток), поэтому на обмотке II, а значит, и на поджигающем электроде лампы появляется импульс высокого напряжения. Лампа вспыхивает, и конденсатор С1 разряжается через нее. Затем процесс повторяется.

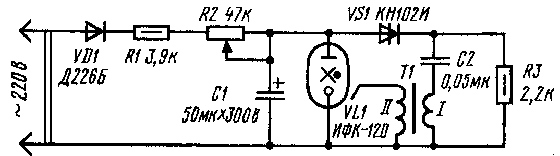

Рис.1.

Частота вспышек зависит от номиналов деталей R1, R2, С1. Ее можно плавно регулировать переменным резистором R2. Энергию вспышки определяет емкость конденсатора C1, а также напряжение, до которого он успевает зарядиться. Оно, в свою очередь, ограничивается напряжением включения динистора. Если нужно увеличит энергию вспышки, достаточно поставить конденсатор С2 большей емкости и включить последовательно с динисгором стабилитрон на соответствующее напряжение стабилизации. Но сумма напряжений включения динистора и стабилизации стабилитрона не должна превышать номинального напряжения конденсатора С1, иначе конденсатор выйдет из строя. Переменный резистор R2 может быть СПО-0,5 или СП-1, постоянные резисторы R1 и R3 - МЛТ-0,5. Конденсатор С1 - типа КЭ или другой оксидный, с номинальным напряжением не ниже 200 В, С2 - бумажный, например МБМ. Трансформатор может быть готовый от промышленной фотовспышки, но его можно изготовить самим на кольцевом сердечнике типоразмера К10х6х3 из феррита М2000НМ. Обмотка I должна содержать 4 витка провода ПЭЛШО 0,31, охватывающих возможно большую поверхность кольца, обмотка II - 60 витков ПЭЛШО 0,1. Если вспышки неустойчивы или отсутствуют вовсе, попробуйте поменять полярность включения выводов любой из обмоток трансформатора. Убедившись в устойчивой работе стробоскопа, детали его монтируют в корпусе из изоляционного материала, а импульсную лампу устанавливают сверху корпуса. Чтобы вспышки были более яркими, а свет исходил в виде луча, за лампой нужно установить рефлектор, как это сделано в промышленной фотовспышке.

Радио № 8, 1993
