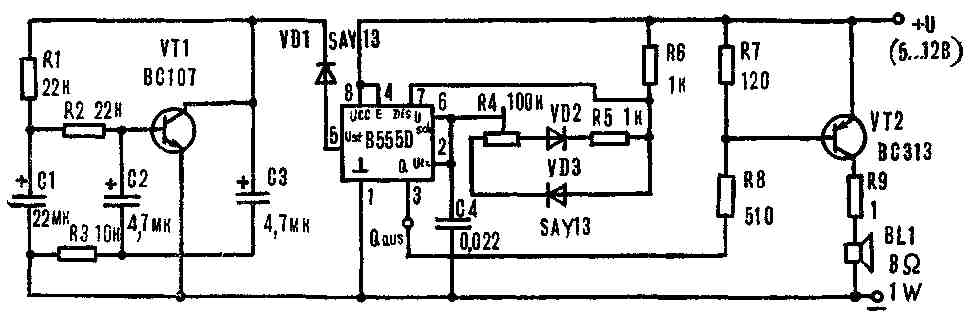

Для акустической сигнализации часто применяют звуки, напоминающие сирену. Их получают электромеханическим или электронным способом. Предлагаемое электронное устройство сигнализации обладает тем преимуществом, что тембр звука сирены можно изменять. Оно состоит из задающего генератора, модулятора и усилителя. Задающий генератор выполнен на интегральной микросхеме B555D (см. принципиальную схему).
Желаемый тембр звучания подбирают с помощью резистора R4. Частоту генератора, равную 1 кГц, устанавливают резистором R6 и конденсатором С4. Завывающий звук сирены получают путем подачи с генератора на транзисторе VT1 синусоидального сигнала частотой примерно 1 Гц на вывод 5 микросхемы. Благодаря диоду VD1 и входному сопротивлению микросхемы, равному 5 кОм, происходит модуляция электрических колебаний, вырабатываемых задающим генератором, с частотой 1 Гц. Результирующий сигнал поступает на однокаскадный усилитель звуковой частоты, выполненный на транзисторе VT2. Сирена работает от напряжения 5— 12 В. Елли оно превышает 5 В, выходной транзистор следует установить на радиатор. Мощность динамической головки — 1 Вт. Рекомендуемые замены. Аналог микросхемы B555D — отечественная МС КР1006ВИ1, транзисторы ВС107 можно заменить на КТ315В, ВС313 — на КТ814Б, вместо диодов SAY13 подойдут полупроводниковые приборы типа Д220.
