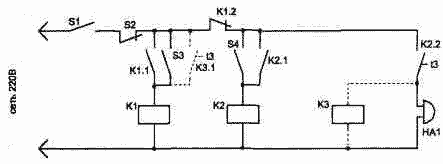

Предлагаемые две схемы отличаются своей простотой и надежностью, что проверено при эксплуатации в течение более 10 лет. В основу построения первой схемы взято использование реле времени К2 типа РВП72-3-221-ООУ4, имеющее две группы контактов, одна из которых — К2.1 — срабатывает мгновенно, а вторая — К2.2 — с регулируемой (0,4...180 секунд) задержкой. Задержка устанавливается на 6...8 секунд для того, чтобы при входе в квартиру хозяин успел отключить сигнализацию (скрытно установленной кнопкой S3) до срабатывания звукового сигнала. Полное отключение сигнализации от сети выполняют тумблером S1 (типа Т1 или T3). Сигнальным датчиком положения двери является кнопка S4 (типа КМ2-1 или аналогичная малогабаритная), установленная на каркасе двери. Кнопка S2 устанавливается перед дверью в квартиру (можно вблизи от кнопки звонка), и она позволяет переключать сигнализацию в режим ОХРАНА после выхода из квартиры. Реле К1 можно использовать любого типа с рабочим напряжением 220 В.
В режиме ОХРАНА схема не потребляет электроэнергию, но при срабатывании сигнализации сирена (или звонок) будет звучать до момента выключения сигнализации кнопкой S3 или тумблером S1 внутри квартиры.
S1 — включение сигнализации тумблер (Т1 или ТЗ)
S2 — кнопка включения режима "Охрана"
S3 — кнопка отключения режима "Охрана"
S4 — кнопка сигнального контакта охраны, установленного на входной двери (датчик)
Такую сигнализацию нельзя устанавливать на даче или в месте, где приходится бывать очень редко. Чтобы устранить этот недостаток, схему можно дополнить еще одним реле времени КЗ, аналогичным К2 (показано на схеме пунктиром). Время срабатывания контактов КЗ.1 устанавливается на задержку 180 секунд. Через этот интервал схема отключит сирену и будет находиться в таком состоянии до включения режима ОХРАНА.

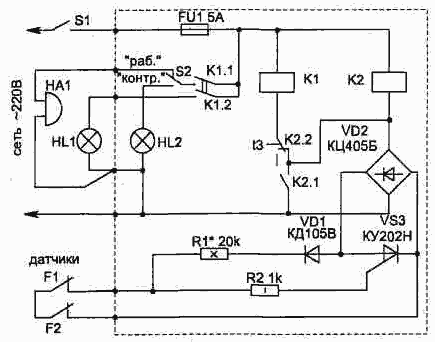

Вторая схема имеет ограниченное время звучания сигнала (не более 180 секунд) и выполнена только на одном реле времени.
S1 —тумблер включения сигнализации
S2 — тумблер используется для временного отключения звонка (или сирены) во время контроля работы устройства охраны
В ждущий режим ОХРАНА схема перейдет после кратковременного обесточивания схемы, после срабатывания или же при первоначальном включении. Применение в схеме тиристора VS1 необходимо для пожарной и электрической безопасности (при этом на цепи охранных датчиков не будет опасного для жизни напряжения). Схема позволяет в цепь охраны последовательно подключать много датчиков. На стекла окон устанавливается датчик в виде приклеенной по периметру полоски из металлической фольги. Такие датчики используются и на некоторых промышленных объектах и срабатывают при разбивании стекла. При разрыве цепи охраны включится реле К2 (такое же, как и на первой схеме) и своими контактами К2.1 самоблокируется. Также начнет работать реле К1, которое отключится через 180 секунд контактами К2.2. Реле К1 позволяет включать мощную нагрузку. В качестве источника звука можно использовать сирену СС-1 или любой сильный звонок. При замене тиристора на другой тип (КУ201Л) может потребоваться подбор R1. Резистор R1 выбирают типа ПЭВ-10 или аналогичный с допустимой мощностью 7...10 Вт (можно составить из нескольких последовательно соединенных резисторов). Лампочка HL2 и тумблер S2 являются вспомогательными и их применение не обязательно. Общим недостатком приведенных схем является зависимость системы охраны от сети 220 В, но, учитывая малую вероятность обесточивания схемы именно в момент ограбления, они могут достаточно надежно охранять объекты.
