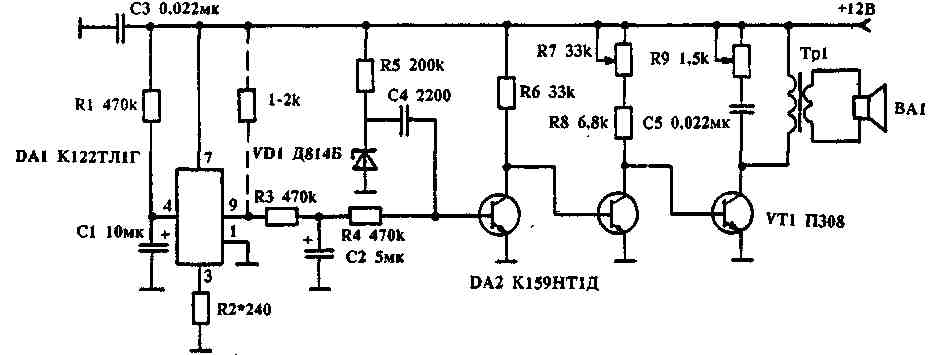

Имитатор шума прибоя состоит из генератора прямоугольных импульсов, выполненного на микросхеме К122ТЛ1, формирующей RC-цепочки, генератора шума на стабилитроне Д814Б и усилителя постоянного тока. Импульсы частотой следования порядка долей герц, снимаемые с выхода генератора импульсов, через формирующую цепочку RC, обеспечивающую формирование линейно нарастающего и экспоненциально спадающего сигнала на выходе, подаются на трехкаскадный усилитель постоянного тока, периодически смещая рабочую точку входного транзистора. Одновременно на базу этого транзистора через разделительный конденсатор небольшой емкости, С4 попадает шумовой сигнал, формирумый генератором шума. Промодулирован-ный шумовой сигнал усиливается усилителем постоянного тока и поступает через трансформатор на громкоговоритель. Резистор R7 предназначен для изменения характера шумовых эффектов, резистор R9 позволяет регулировать тембр (спектр шума). В качестве транзисторов усилителя постоянного тока могут быть использованы и другие кремниевые транзисторы, при этом, возможно, потребуется подбор ре-зистивных элементов. В качестве генератора импульсов применимы также другие схемы формирования прямоугольных импульсов, в том числе мультивибратор по традиционной схеме.
М.ШУСТОВ.
