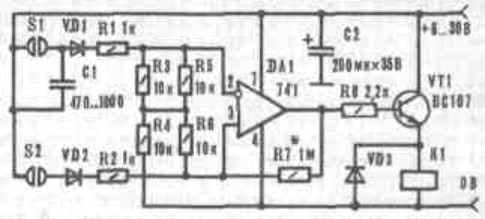

Журнал «Аматерске радио» (ЧССР) предложил простую схему сенсорного переключателя. Работает он так. При прикосновении пальцем к сенсору S1 положительный потенциал через диод VD1 и резистор R1 поступит на инвертирующий выход операционного усилителя DA1. В результате на выходе ОУ появится отрицательный потенциал и транзистор VT1 закроется, а реле К1 отпустит якорь и выключит нагрузку. От прикосновения пальцем к сенсору S2 процесс протекает в обратном порядке, реле К1 сработает и включит нагрузку. Чувствительность реле подбирают, изменяя сопротивление резистора R7. Для устранения помех между входами 2 и 3 DA1 можно включить конденсатор емкостью 0,033 мкФ.
Вместо ОУ 741 подойдет отечественная МС К140УД6 или К140УД7. Транзистор ВС107 можно заменить на КТ315, КТ503. диоды VD1, VD2 Д220, Д219; VD3 Д226. Все полупроводниковые элементы—с любыми буквенными индексами. Тип реле К1 подбирают в зависимости от напряжения питания.
«M-K» 4/89
