К новогоднему празднику каждому участнику карнавала или костюмированного бала хочется иметь необычныи наряд — яркий, красочный, привлекательный. А вот такое головное украшение к нему — в виде сверкающей снежинки — к тому же оживит вашу фантазию. «Снежинка» имеет восемь лучей, в которых по окружности расположены светодиоды, создающие эффект «бегущих огней» Управляет ими светодинамическое устройство (СДУ). Основой для его создания послужила схема простого СДУ, опубликованная в журнале (см «М К», 1987, №12, с. 27). В новом варианте увеличено напряжение питания с 4,5 до 9 В, в коллекторных цепях транзисторов установлено по три светодиода, резисторы исключены их заменил общий резистор R4 (см. принципиальную схему) в цепи питания. Транзисторы поочередно открываются, включая соответствующие группы светодиодов. При изготовлении СДУ необходимо подобрать транзисторы с максимально возможным коэффициентом передачи по току, а оксидные конденсаторы - с минимальным током утечки иначе все светодиоды будут гореть одновременно.

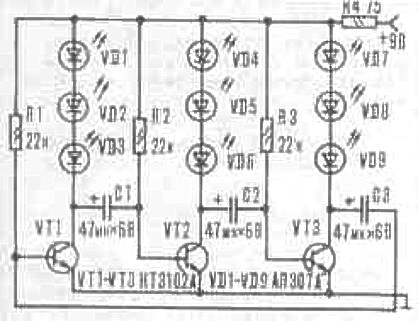

Принципиальная схема СДУ.
Л. ЧАРКИН. г. Малоярославец Калужская обл.
