Простой кодовый замок.

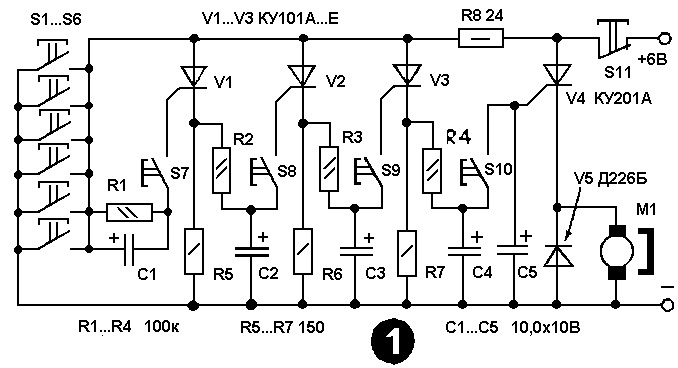

Предупредим сразу: сделать этот надежный электронный замок под силу только подготовленным радиолюбителям. Замок собран на триодных тиристорах (тринисторах). На рисунке 1 приведена его схема.

Открывают замок с помощью контактов S1-S10, смонтированных на входной двери. Первыми замыкают контакты S7. Конденсатор С1 быстро заряжается через них от источника питания. Ток заряда протекает по управляющей цепи тринистора V1, поэтому он включается. Конденсатор С1 после размыкания контактов S7 разрядится через резистор R1. Через включенный тринистор V1 и резистор R2 не более чем через 3 секунды конденсатор С2 зарядится до напряжения около 4 В. После этого замыкают контакты S8. Конденсатор С2 быстро разрядится через управляющую цепь тринистора V2. Энергия, накопленная конденсатором С2, вполне достаточна (даже с большим запасом) для включения тринистора V2. После того как зарядится конденсатор С3, замыкают контакты S9, а еще через несколько секунд - S10, включая тем самым тринисторы V3 и V4. последний тринистор включает исполнительный механизм замка М1. Благодаря тому, что контакты S7 - S10 можно замыкать только по одному, в строгой последовательности, с промежутком в несколько секунд, секретность заметно увеличивается. Контакты S1 - S6 - это «ловушка». Она также служит для увеличения секретности замка. Если замкнуть любой из контактов ловушки, цепь питания тринисторов V1 -V3 окажется замкнутой накоротко. Напряжение питания с тринисторов будет снято, и они выключатся, если были к этому моменту включены. код придется набирать сначала. Тринисторы выключается, даже если контакт «ловушки» был замкнут очень короткое время - порядка десятитысячной доли секунды. короткое замыкание источника питания предотвращается резистором R8. Секретность замка можно выразить в цифрах, например, числом вариантов кода в данной схеме. тогда секретность замка по описанной схеме не менее 5000. Увеличив число контактов в «ловушке» до 16, можно повысить секретность замка до 100000. Такого же повышения секретности можно достигнуть, если добавить в схему замка еще один тринистор, включив его аналогично V2 и V3. Кнопку S11 устанавливают внутри квартиры. Размыкает её открывающаяся дверь. Цепь питания при этом на некоторое время разрывается и все тринисторы выключаются. При изготовлении кодового замка труднее всего сконструировать контакты и исполнительный механизм. Рекомендуем купить готовый электромеханический замок, который продается в любом магазине торгующем охранно-пожарными сигнализациями или видеонаблюдением. Простые кнопки использовать как контакты нежелательно. При длительном пользовании одним и тем же кодом на кнопках остаются следы, отличающие эти кнопки от неиспользуемых.

На втором рисунке схематично изображены два варианта конструкции контактов 2. при открывании двери на них нажимают спичкой через маленькое отверстие в двери 1. Но тут следует позаботиться о том, чтобы контакты нельзя было сломать или измерить на них напряжение и определить таким образом код. Контакты могут быть самодельными, но лучше взять готовые от концевых выключателей. Можно использовать и герконы - герметизированные контакты, которые замыкаются, если к ним поднести постоянный магнит. При конструировании исполнительного механизма замка приходиться делать выбор между электромагнитом и электродвигателем. Мощный электромагнит труднее подобрать готовый. Но он проще, надежнее и быстрее срабатывает, хотя потребляет большой ток. Последнее обстоятельство предъявляет повышенные требования к источнику питания. Ту же работу - отодвинуть или приподнять задвижку замка - способен выполнить даже самый маломощный электродвигатель от электромеханических игрушек, если его снабдить редуктором с большим замедлением и кривошипным или кулачковым механизмом. Но этот вариант сложен, а значит, и менее надежен. Электронная схема замка рассчитана на питание от четырех элементов 373 или другого источника с напряжением 6 В. Однако если имеющийся электромагнит или электродвигатель рассчитан на большее напряжение, то и электронную схему можно пересчитать на такое же напряжение (до 50 В). Во сколько раз выбранное напряжение больше 6 В, во столько же раз надо увеличить сопротивление всех резисторов и во столько же раз уменьшить емкость всех конденсаторов. Если в исполнительном механизме используется электродвигатель, последовательно с контактами кнопки S11 следует включить нормально замкнутые контакты концевого выключателя, размыкающиеся при полном открывании задвижки. Механизм возврата задвижки в закрытое состояние вы без труда разработаете сами. Надо предусмотреть еще вот что. Если при попытке открыть дверь последней по ошибке будет нажата кнопка S7, включится тиристор V1, и батарея будет разряжаться током 40 мА, что может привести к отказу замка. Поэтому такой замок целесообразно питать от сетевого источника питания. Вместо указанных на схеме можно применить любые тринисторы из серий КУ201 и КУ202.
