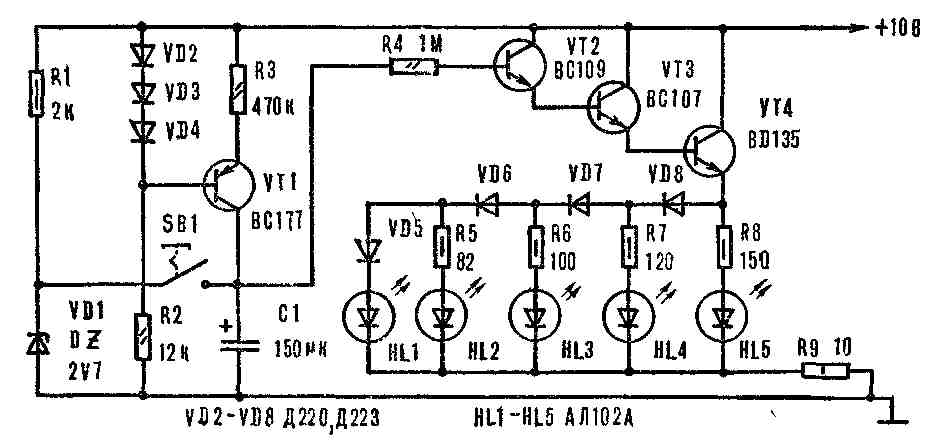

Румынский журнал «Техниум» предлагает схему электронного таймера, Действующего по принципу 5-минутных песочных часов с отсчетом времени через каждую минуту. Индикацию осуществляют светодиоды. Такое устройство найдет применение в домашней фотолаборатории, на спортивных тренировках и занятиях ритмической гимнастикой. Если временной интервал превышает 5 мин, устройство, как и обычные песочные часы, можно перезапустить и продолжать отсчет. Вот как оно работает. После кратковременного замыкания кнопки SB1 (см. принципиальную схему) начинает заряжаться конденсатор С1, включенный в коллекторную цепь транзистора VT1. Напряжение с С1 подается на усилитель с большим входным сопротивлением, собранным по схеме составного эмиттерного повторителя на транзисторах VT2—VT4.
Его нагрузкой является индикатор на светодиодах HL1—HL5, включающихся поочередно с минутным интервалом. Чтобы скомпенсировать начальное падение напряжения на участках «эмиттер-база» VT2—VT4, конденсатор С1 начинает заряжаться с напряжения приблизительно 2,7 В, которое образуется на стабилитроне VD1. Его можно заменить тремя-четырьмя последовательно включенными кремниевыми диодами типа Д220. Д223. Конденсатор С1 выбирают с малыми токами утечки. Транзисторы, приведенные в схеме, можно заменить отечественными: VT1—KT361B, VT2—KT312B, VT3—KT603A, VТ4—П701А или КТ801А. Для него требуется радиатор с площадью рассеяния не менее 20 см2.
«М-К» № 3, 1986 г.
