Данное устройство предназначено для использования его в прихожей квартиры для автоматического выключения света через 30 - 90 секунд после его включения кнопкой SB1 (звонковой) или SB2 (внутри квартиры). Этого времени достаточно, чтобы раздеться. Схема состоит из тиристора VS1, который будет находиться в открытом состоянии в течение времени, пока идет заряд конденсатора С1. Кнопку SB2 можно установить рядом с уже имеющимся в квартире включателем света S1 (включателем удобно пользоваться, если свет нужен надолго, например при наведении порядка). Кнопка SB1 находится снаружи двери и является звонковой. При нажатии на нее зазвенит звонок и включится свет в прихожей на установленный при настройке интервал времени, что позволит при свете подойти к двери.
При работе схемы автомата в режиме освещения, лампа EL1 будет светиться вполнакала, так как она работает на одной полуволне сетевого напряжения, но этого вполне достаточно для освещения, а увеличить яркость можно, увеличив мощность лампочки. При желании схему легко дополнить еще одной кнопкой — SB3 (включенной параллельно с кнопкой SB2), которая будет связана с дверью и при ее открывании включит свет. Устройство может найти и другие применения, например для включения света в подвале. В этом случае кнопка SB1 и звонок не нужны, а время работы освещения можно увеличить, применив конденсатор С1 большей емкости (в схеме применен конденсатор типа К50-29 на 300 В) или подобрав резистор R2. Для стабильной работы схемы ток утечки у конденсатора должен быть минимальным. В качестве кнопки SB2 удобно использовать любой двухсекционный включатель света, доработав одну секцию для использования ее в качестве кнопки. Для этого под подвижный контакт подкладывается пористая резина, которая не позволит одной секции включателя находиться в фиксированном состоянии после нажатия на нее. Имеющуюся кнопку звонка можно доработать, дополнив ее еще одним контактом, но если у вас есть реле с рабочим напряжением 220 В можно обойтись одной группой контактов. При этом реле включается параллельно со звонком и при его срабатывании своими контактами (работающими вместо второй группы контактов кнопки) разряжает С1. Данная схема имеет меньшие габариты, не содержит дефицитных деталей и проще в изготовлении и подключении. Иногда хочется иметь постоянную подсветку, например в коридоре. Подсветка не потребляет много энергии (7...15 Вт), но экономичней, если она будет работать только в темное время суток. Включать и выключать подсветку вручную не всегда удобно. Тем более что это успешно может выполнять автоматика. Электрическая схема автоматического включателя приведена ниже.

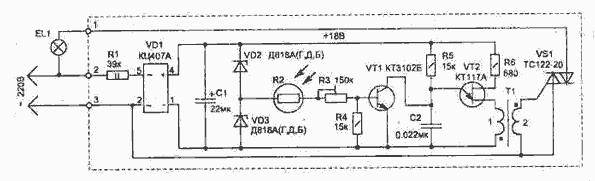

Она состоит из усилителя (VT1=KT3102E) сигнала с фотодатчика R2, генератора импульсов на однопереходном транзисторе VT2 и симисторного коммутатора VS1. Фоторезистор в зависимости от освещенности меняет свое сопротивление от 1 к0м (при максимальном освещении) до сотен кОм (в темноте). Этот сигнал усиливается транзистором VT1, который, как правило, находится в насыщении или закрыт - это зависит от освещенности датчика R2. Если транзистор VT1 закрыт, то работает генератор на транзисторе VT2. Принцип работы генератора основан на свойстве однопереходного транзистора разряжать конденсатор С2 через базу 1 при превышении напряжения на нем порогового значения (база 2). Периодический разряд конденсатора С2 через обмотку 1 трансформатора, формирует во вторичной обмотке импульсы открывания симистора VS1. Нагрузкой симистора может быть лампа мощностью от 5 до 2000 Вт. Сама схема управления потребляет не более 1,3 Вт и для уменьшения габаритов имеет бестрансформаторное питание. Для нормальной работы схемы необходимо, чтобы фотодатчик располагался удаленно от зоны освещения. Нужная чувствительность схемы к освещенности устанавливается резистором R3. В устройстве применены детали: R2 типа СФ2-19 (ФСК-1), R3 - СП4-1, С1 — К52-1Б на 63 В, С2 — К10-17. Стабилитроны VD2=VD3=Д818А(Г,Д,Б) допустимо заменить на Д814Б, В, Трансформатор Т1 наматывается проводом ПЭЛШО диаметром 0,18 мм на ферритовом кольце М4000НМ1 типоразмера К16х10х4 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Острые края каркаса кольца закруглить напильником перед намоткой. Топология печатных плат (zip 35Кб).
