Простой ИК генератор.

Принципиальная схема генератора приведена на рис. 1. На элементах DD1.1, DD1.2 собран мультивибратор, возбуждающийся на частоте F=30...35 Гц (F@1/2R2*C1). Дифференцирующая цепочка R3C2 и элементы DD1.4...DD1.6 формируют в базе нормально закрытого транзистора VT1 импульс тока длительностью tимп@ 10 мкс (tимп@R3*C2), возбуждающий включенный в его коллектор ИК диод VD1.

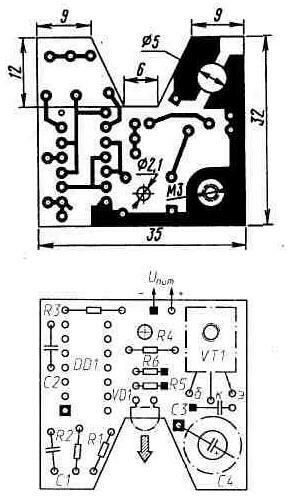

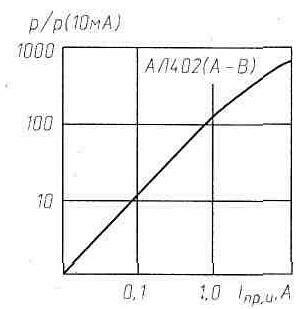

Рис. 2. Печатная плата генератора Рис. 3. Зависимость относительной мощности излучения от прямого импульсного тока

В таблице1 приведена зависимость амплитуды тока в ИК диоде Iимп и потребляемого генератором тока Iпотр от напряжения источника питания Uпит.

Печатную плату генератора изготавливают из двустороннего фольгированного стеклотекстолита толщиной 1...1,5 мм (рис. 2). Фольгу со стороны деталей используют лишь в качестве нулевого провода-«земли». В местах пропуска проводников в ней должны быть вытравлены кружки диаметром 1,5...2 мм (на рисунке не показаны), места пайки к нуль-фольге «заземляемых» выводов конденсаторов, резисторов и др. показаны зачерненными квадратами. В качестве примера на рис. 3 приведена зависимость относительной мощности излучения ИК диода АЛ402 от прямого импульсного тока Iпр.и. Почти линейная их связь и при столь значительном форсаже импульсных токов, которая вообще характерна для ИК диодов, позволяет ориентироваться при расчетах «дальнобойности» системы не на мощность излучения, а на легко контролируемый ток в ИК диоде.

Uпит,B	Iимп,A	Iпотр,мА
4,5	0,24	0,40
5,0	0,43	0,57
6.0	0,56	0,96
7,0	0,73	1,50
8,0	0,88	2,10
9.0	1,00	2,80
