Имитатор шума морского прибоя и крика чаек.

Кто не испытывал на себе благотворного воздействия мерного шума дождя, леса, морского прибоя! Такие звуки расслабляют, снимают психическое напряжение, успокаивают. Предлагаемое вниманию читателей устройство имитирует шум морского прибоя и крики чаек. Его можно использовать в качестве сувенирной радиоигрушки, а также в лечебно-профилактических целях как рекреационное (восстанавливающее силы) средство. Устройство содержит реле времени, которое выключает имитатор через 15...20 мин его работы.

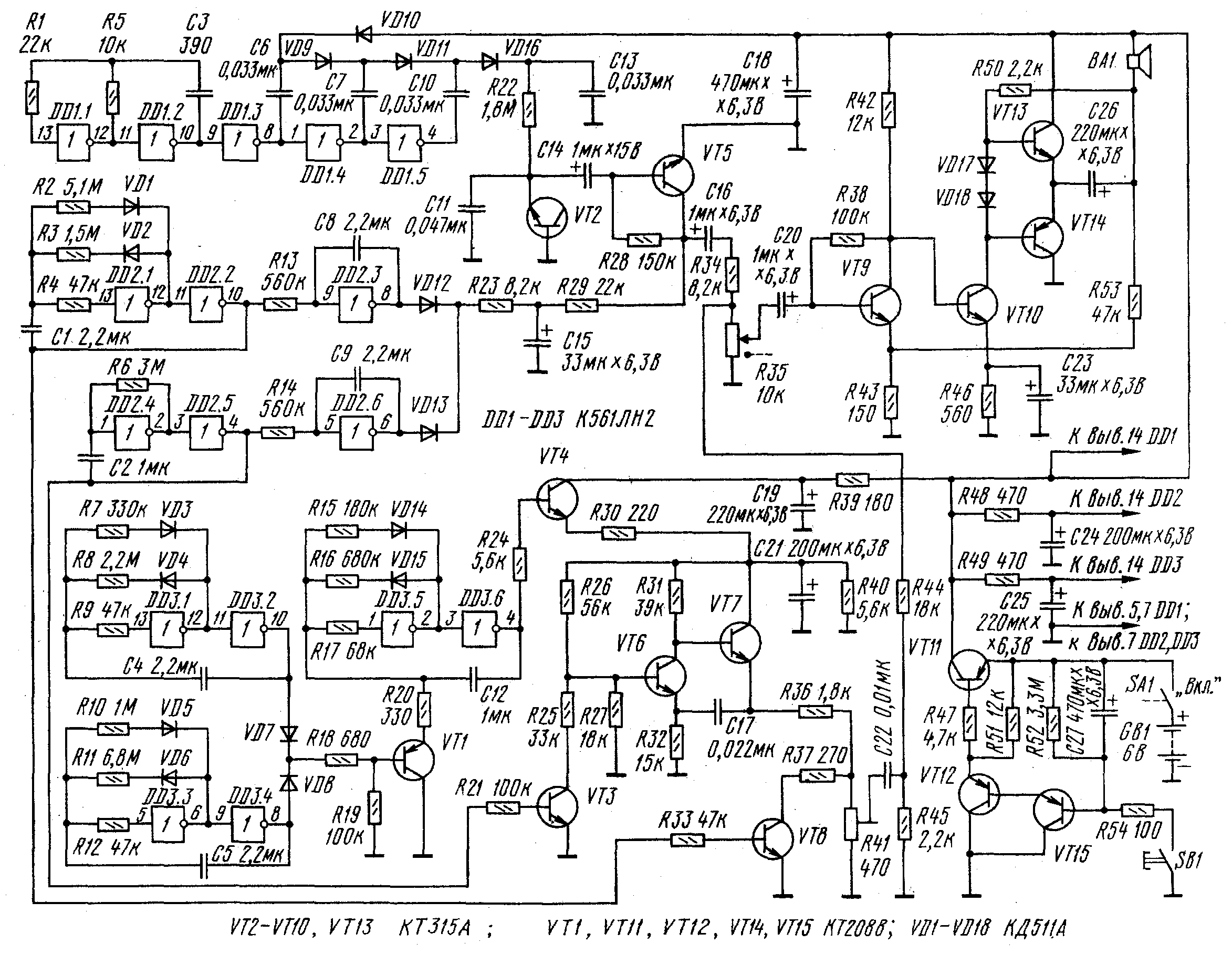

Принципиальная схема имитатора приведена на рис.1. Источником «белого шума» служит генератор на эмиттерном переходетранзистора VT2, работающем в режиме лавинного пробоя. Необходимое для этого напряжение смещения поступает на транзистор с умножителя, выполненного на инверторах DD1.3. - DD1.5. На инверторах DD1.1., DD1.2. выполнен генератор импульсов, следующих с частотой 80...100 кГц. С генератора шума сигнал подается на вход модулятора, выполненного на транзисторе VT5. Модулирующее напряжение формируют генераторы на элементах DD2.1.,DD2.2.,DD2.4.,DD2.5. Их выходные импульсы поступают на коллектор транзистора VT5 через интегрирующие цепочки DD2.3,C8, DD2.6.,C9. В результате сигнал модулируется по амплитуде (нарастание и спад его амплитуды имитирует характерный звук прилива и отлива морских волн). Периоды повторения импульсов генераторов различны и не кратны друг другу, поэтому «прибой» происходит с непериодической последовательностью, что повышает эффектимитации. С выхода модулятора амплитудно-модулированный сигнал подают на вход усилителя выполненного на транзисторах VT9, VT10, VT13, VT14, после чего - на звукоизлучающую динамическую головку ВА1.

На вход усилителя поступают также импульсы с генератора, имитирующего крик чаек. Он выполнен на транзисторах VT6, VT7 по схеме несимметричного мультивибратора. Напряжение питания на мультивибратор подается через каскад на транзисторе VT4 и интегрирующую цепь R30, С21. Работой этого каскада управляет генератор, выполненный на инверторах DD3.5., DD3.6. При этом напряжение питания мультивибратора периодически быстро (за 0,2 с) нарастает до 4...5 В и затем медленно (за 1...1.5 с) срадает, что делает тональность выходного сигнала похожей на характерный крик чаек. В свою очередь, работой генератора управляет каскад на транзисторе VT1, который срывает генерацию в моменты отсутствия импульсов на базе транзистора с задающих генераторов на элементах DD3.1., DD3.2. и DD3.3., DD3.4. Периоды повторения и длительность выходных импульсов этих генераторов различны, поэтому интервалы между сигналами, имитирующими крик чаек, непериодичны. Причем тональность и громкость звучания меняются, так как с выходов элементов DD2.2. и DD2.5. на базы транзисторов VT3,VT8 периодически поступают импульсы, открывающие эти транзисторы. Открытый транзистор УТЗ шунтирует резистор Р27, изменяя частоту мультивибратора, а транзистор VT8, шунтируя резистор R41, — значение выходного напряжения. Это создает эффект многочисленности чаек. А совместное звучание шума прибоя и крика чаек вызывает у слушателя образную картину морского побережья.

На транзисторах VT11, VT12, VT15 выполнено реле времени. При замыкании контактов кнопки SB1 (выключатель SA1 в положении «Вкл.») конденсатор С27 заряжается до напряжения источника питания. Составной транзистор VT12, VT15 и транзистор VT11 открываются -напряжение источника (SB1 поступает на устройство. После размыкания контактов кнопки конденсатор С27 разряжается через резистор R52 и входные цепи транзисторов VT11, VT12, VT15. Через 15...20 мин разрядки напряжение на конденсаторе уменьшится до уровня, при котором составной транзистор закроется, — устройство будет обесточено.

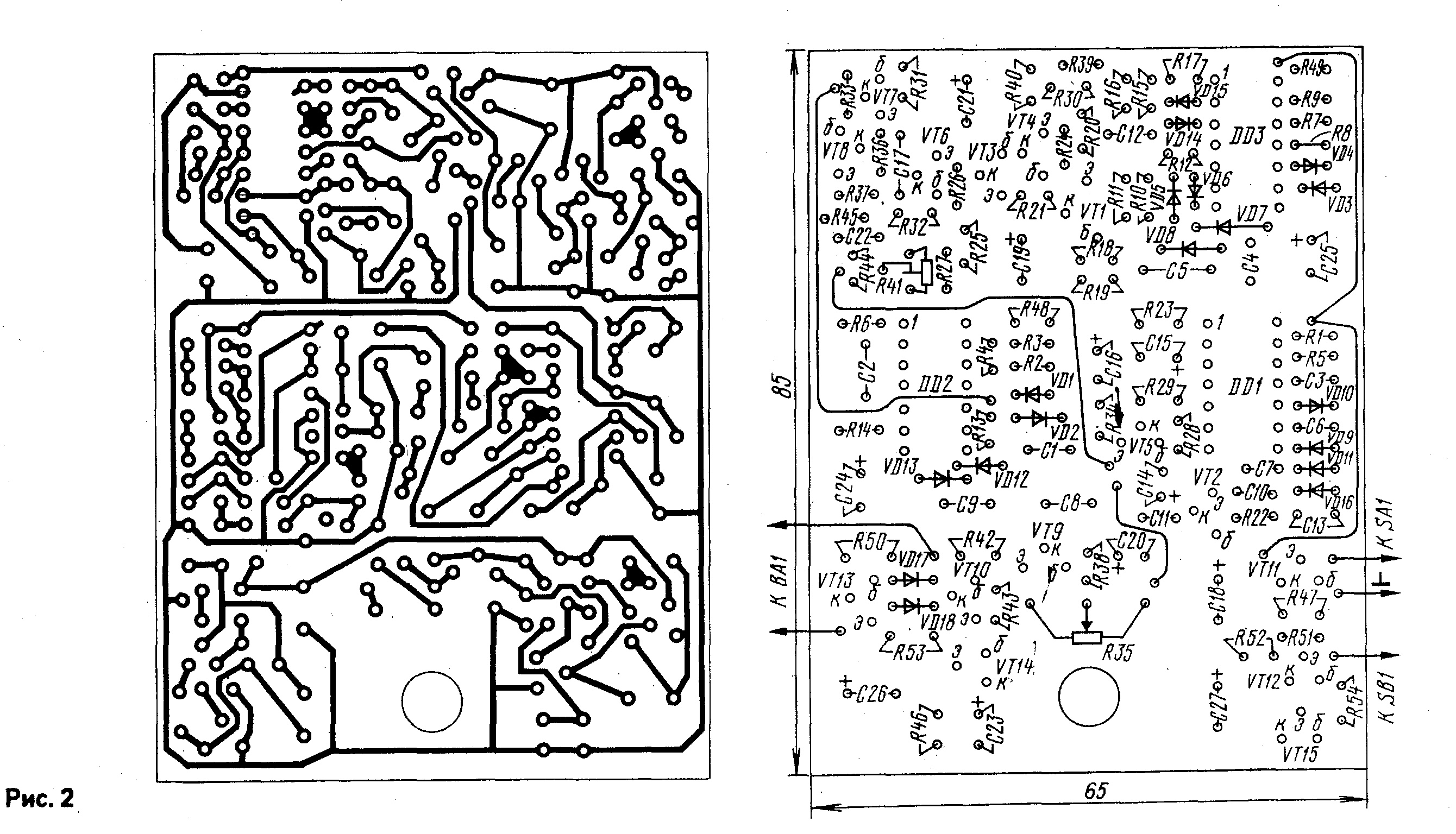

Имитатор монтируют на печатной плате (рис.2) из фольгированного стеклотекстолита толщиной 1 мм. В конструкции использованы постоянные резисторы МЛТ, подстроечный R41 - СПЗ-19а, переменный R35 - СПЗ-4М, совмещенный с выключателем питания. Конденсаторы С1, С2, С4, С5, С8, С9, С12 должны быть керамическими, например, КМ-бб. Оксидные конденсаторы — К50-35, К53-1. Головка ВА1 - любая динамическая, мощностью 100...500 мВт и сопротивлением звуковой катушки 8 Ом, или любые головные телефоны. Кнопка SB1 - МП7. Источник питания - четыре элемента А316 или А332, соединенные последовательно. Микросхемы К561ЛН2 можно заменить на 564ЛН2. Транзистор VT2 — любой из серии КТ315; VT3 - VT10, VT13 - любые из серий КТ306, КТ312, КТ315, КТ316; остальные транзисторы - серий КТ203, КТ208, КТ209, КТ361, КТ501, КТ502. Все диоды — любые из серий КД102, КД103, КД503, КД509, КД511, КД521, КД522.

При налаживании имитатора подстроечным резистором R41 устанавливают желаемую громкость крика чаек, тональность — подбором резисторов R25, R32, а периодичность сигнала — R8, R11.Эффекта многочисленности чаек добиваются подбором резисторов R7, R10. Подбором резисторов R2, R6 выставляют желаемое чередование «прилива» и «отлива», а резисторами R13, R14 — их громкость.

А. КОЗЯВИН

г. Воронеж
