Информация - светом.

Предлагаем несколько практических схем с применением точечных светодиодов — приборов, в основе действия которых заложен эффект свечения Лосева. На рис. 1 представлена схема мерцателя. Два светодиода разного цвета свечения (красный и зеленый) вспыхивают попеременно с, частотой, которая зависит от величин элементов R2, R3, С2, — примерно две вспышки в секунду. Устройство запускают нажатием кнопки SB1. Общая длительность импульсной работы светодиодов зависит oт емкости конденсатора C1 и сопротивления резистора R1 — в данном случае около 20 с. Рабочие импульсы, возбуждающие светодиоды,. формирует микросхема К561ЛН2. Прм отсутствии такой МС можно использовать аналогичный прибор серии К176 или любые инверторы, изготовленные по КМОП технологии. Вместо диода КД510А допустимо. применить Д220 или Д219, Мерцатель можно использовать в различных макетах, моделях и в игрушках — для имитации моргания глаз.


Рис. 1. Принципиальная схема «мерцателя».

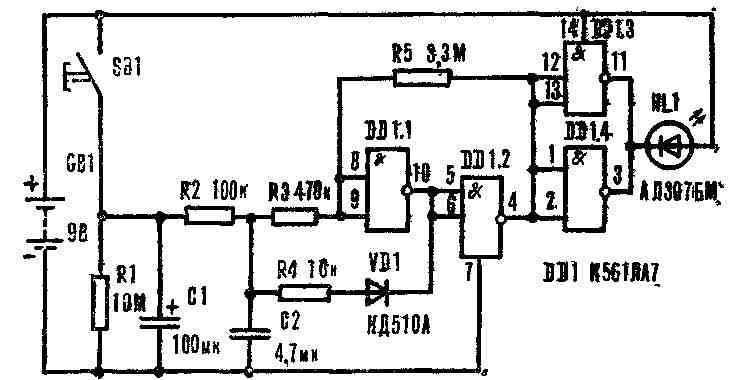

Рис. 2. Пригщипиальная схема генератора вспышек переменной частоты

Устройство, схема которого изображена на рис. 2, представляет собой генератор вспышек переменной частоты» Его можно использовать, например в телефоне в качестве индикатора сигнала вызова для людей с ослабленным слухом, в помещениях, где нежелательны звуковые сигналы. Напряжение на конденсаторе С1 определяет частоту вспышек светодиода. Когда кнопка SВ1 включена, конденсатор заряжается до 9 В, и светодиод начинает работать (вспыхивать). Конденсатор С1 постепенно разряжается через резистор R1, частота вспышек замедляется, пока заряд на С1 не достигнет 4,5 В. Тогда генератор, выполненный на микросхеме К561ЛА7 прекращает работу и светодиод выключается.

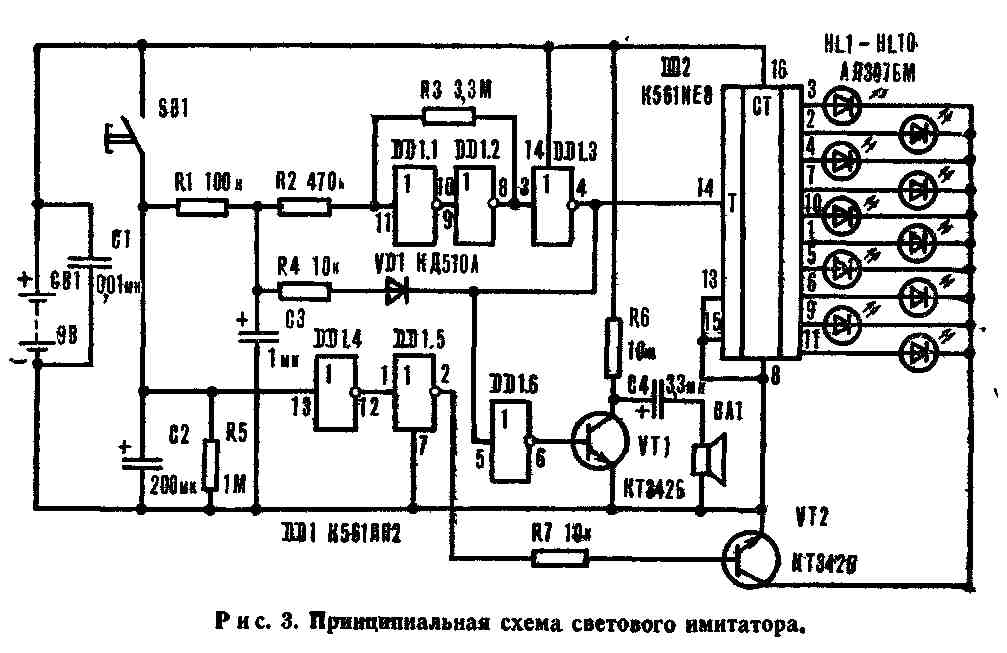

Следующая схема (рис. 3) демонстрирует принцип действия электронного лототрона с выходом из 10 светодиодов, расположенных по окружности. При замыкании кнопки SB1 светодиоды начинают по очереди зажигаться и гаснуть, имитируя вращение колеса или волчка со стрелкой. Причем вначале имитируется быстрое вращение, затем постепенное замедление и, наконец, полная остановка. Последний светодиод остается включенным (горящим) в течение 10 с. затем гаснет. Новый цикл вращения волчка начинается с включения кнопки SВ1. Три инвертора DD1.1. — DD1.3. микросхемы К561ЛН2, образуют генератор прямоугольных колебаний переменной частоты. Импульсы с него поступают на счетный вход десятичного счетчика DD2, на выходе которого по очереди загораются 10 светодиодов. Их вспышки сопровождаются звуковыми сигнанами громкоговорителя BA1. Усиливает электрические импульсы подаваемые на ВА1, каскад на транзисторе VT1. Конденсатор СЗ обеспечивает постепенное замедление частоты переключения светодиодов, а С2 определяет общую длительность «вращения волчка». Напряжение с С2 прикладывается к последовательной паре инверторов DD1.4, DD1.5, с выхода которых сигнал поступает на базу транзистора VT2, поддерживая его в насыщении. VT2 выполняет роль ключа, замыкающего катоды светодиодов на источник питания 9В. Когда напряжение на конденсаторе С2 падает до низкого уровня, на выходе инвертора DD1.5 устанавливается состояние логического нуля. В результате транзистор запирается и светодноды выключаются. В данном устройстве функцию десятичного счетчика выполняет микросхема К561ИЕ8. Если такого прибора у вас нет, можно использовать любой другой десятичный счетчик, изготовленный по КМОП-технологии, в частности серим К176. Вместо транзисторов КТ342Б допустимо использовать КТ315Б. В качестве громкоговорителя подойдет любой малогабаритный «динамик» с низкоомной обмоткой.

А. МИХАЙЛОВ, «М-К» № 11, 1987
